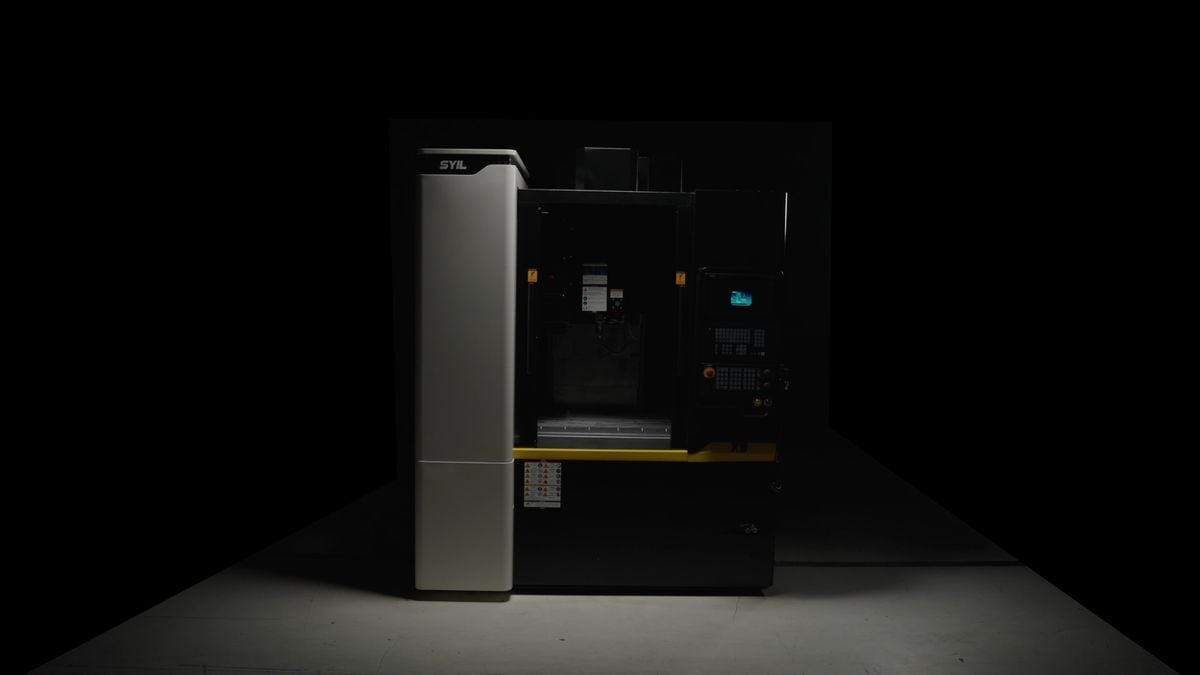

SYIL X9 Vertikalni rezkalni stroj

Stroj za rezkanje za vašo trgovino

760x500x500 mm pomiki osi
24 enot hitrega servo menjalnika orodij (ATC)
Vreteno BT40 z 10.000 vrtljaji na minuto
Mineralno litje SCHNEEBERGER

Zahtevajte ponudbo

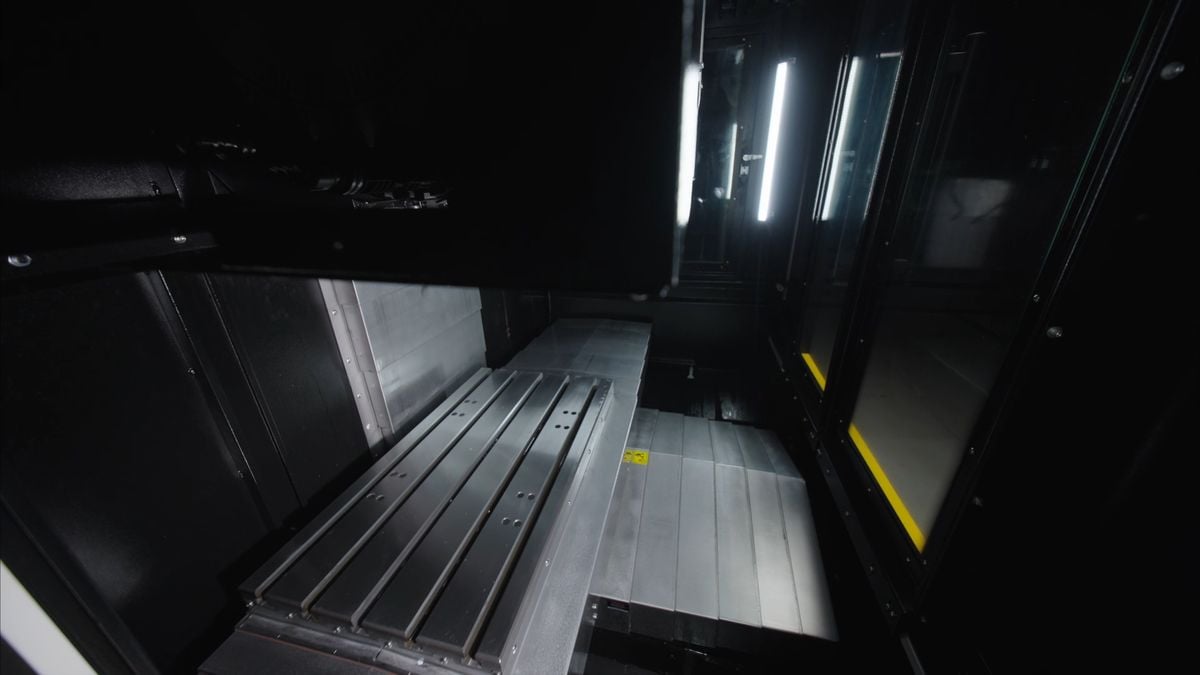

Table

Working surface

33.86 × 19.69" (860×500 mm)

T-Slots (Number x Size x Distance)

0.71 × 0.20 × 3.94" (18×5×100 mm)

Max. table load

1102.3 lb (500 kg)

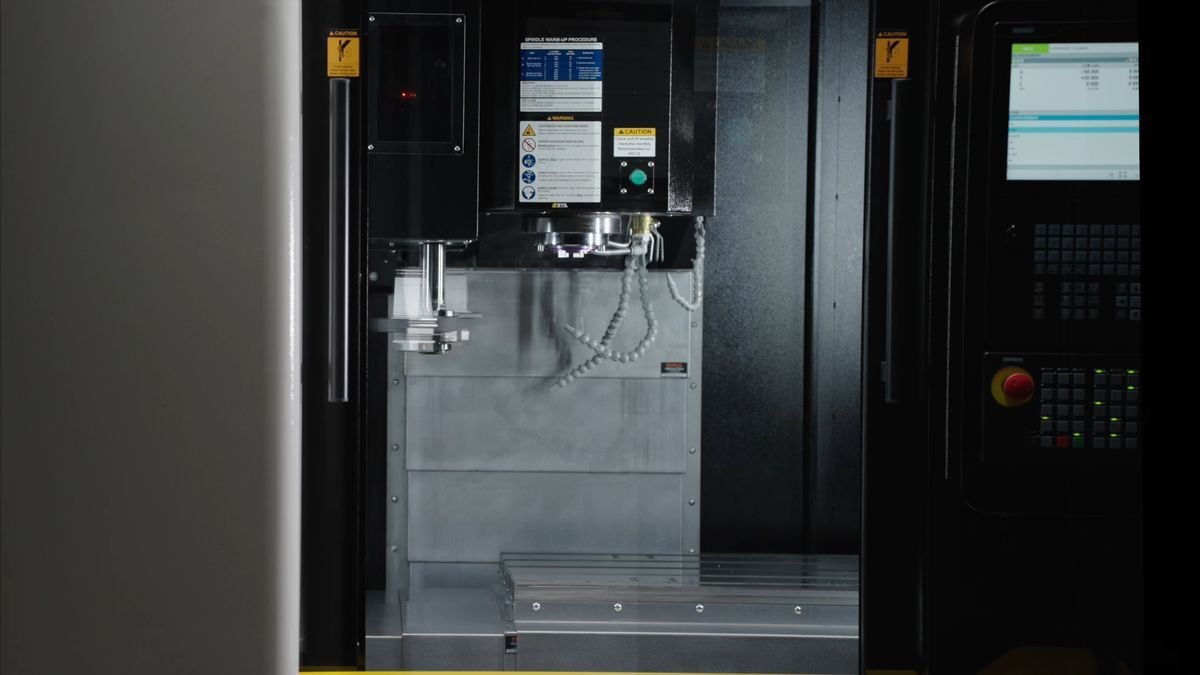

Travel

Longitudinal Travel X

29.9″ (760 mm)

Cross Travel Y

19.6" (500 mm)

Headstock Travel Z

19.6" (500 mm)

Distance between spindle end and tabletop

3.94–23.62" (100-600 mm)

Distance between spindle and column surface

20.8" (530 mm)

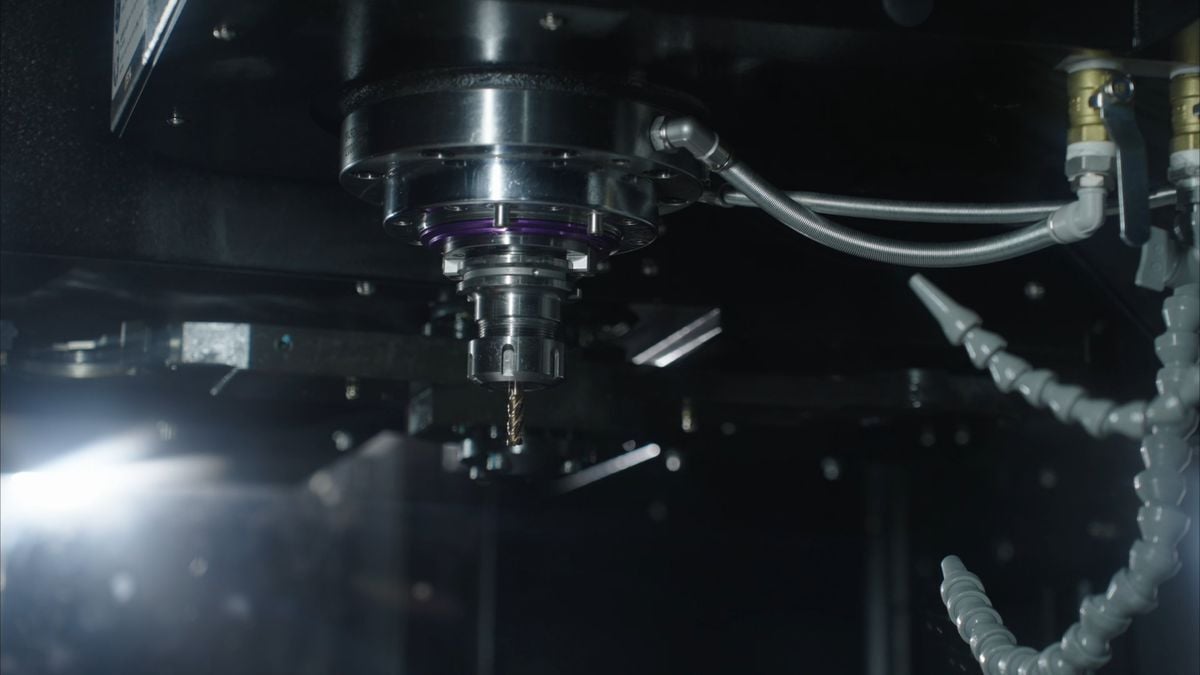

Spindle

Spindle Nose

BT40

Spindle Speeds

12,000 rpm

Mechanism of Transmission

Belt/Direct type

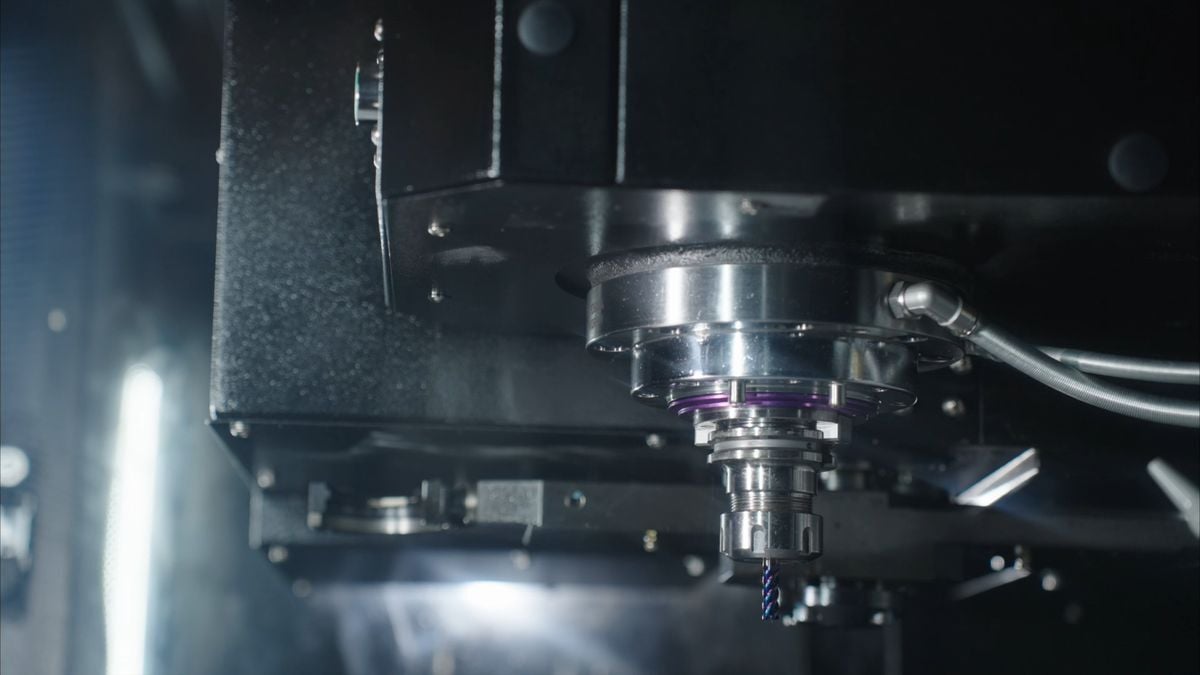

Feed

Cutting Feed

10,000 mm/min

Rapid Traverse

30,000 mm/min

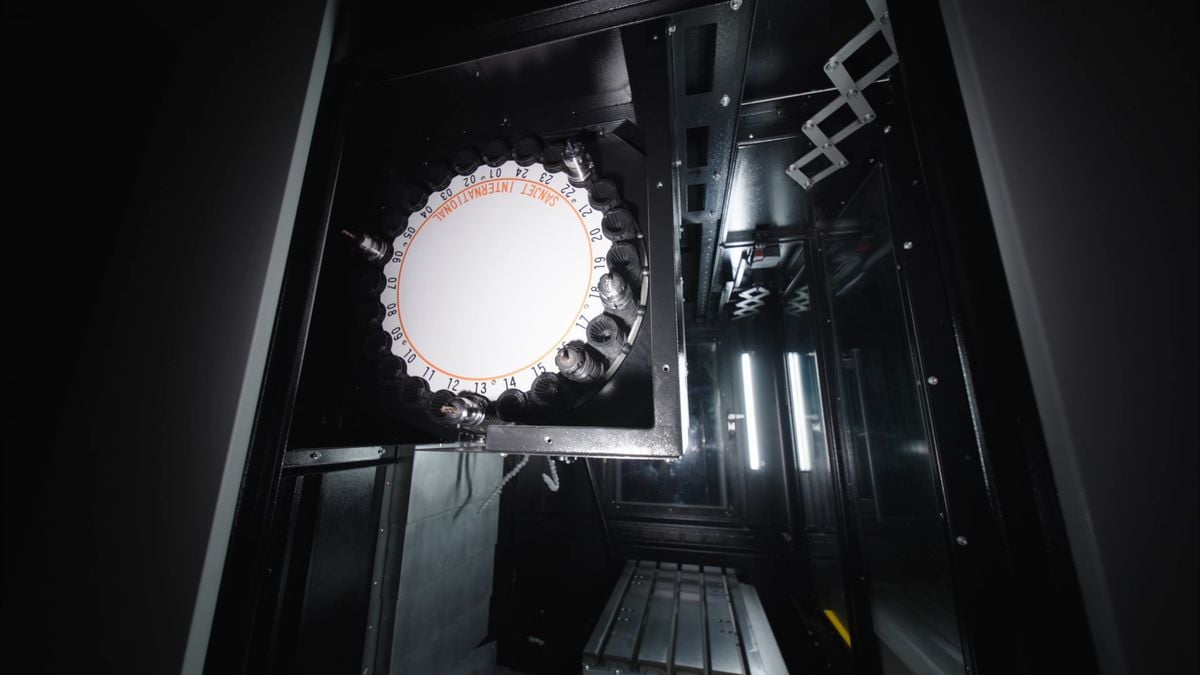

Auto Tool Changer

Tool Holder

Arm type

Tool Storage Capacity

24 pcs

Max. Tool Diameter

4.9" (125 mm)

Max. Tool Length

9.4" (240 mm)

Max. Tool Weight:

15.4 lb (7 kg)

Tool to Tool

2.0 s

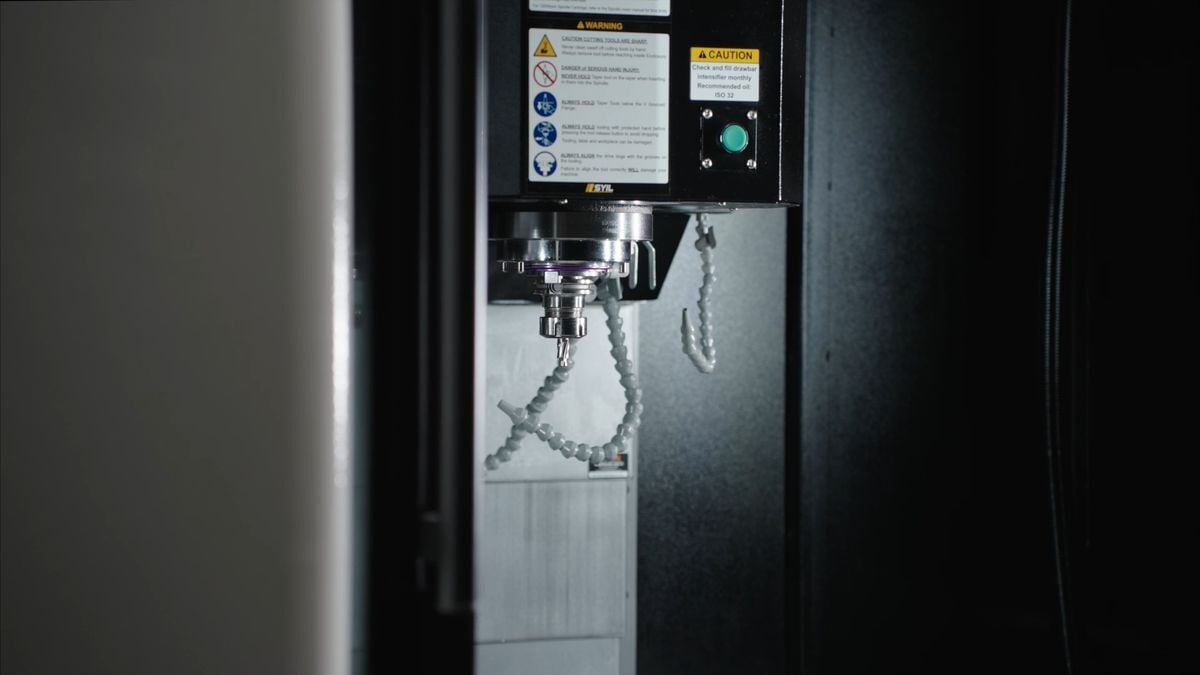

Motors

Spindle motor output

11/17 kW

Drive motors X, Y, Z Axis

3.9/3.9/5.9 kW

General

Floor space (L×W×H)

72.83 × 88.23 × 110.24" (1850×2245×2800 mm)

Weight

13,227.7" (6000 kg)

SYIL X9 Technical Data

Izboljšajte raven produktivnosti s tem majhnim rezkalnim strojem CNC

Zahtevajte ponudbo

SYIL x Siemens

SYIL X9 je serijsko opremljen s Siemensovim krmilnim sistemom SINUMERIK 828D . Krmiljenje SINUMERIK 828D s svojo edinstveno zmogljivostjo CNC postavlja standarde produktivnosti pri rezkanju na strojih SYIL. Z novimi pogoni SINAMICS in motorji za krmiljenje gibanja SIMOTICS je SINUMERIK 828D zdaj še bolj produktiven. Robustna arhitektura strojne opreme in inteligentni krmilni algoritmi skupaj z visokokakovostno tehnologijo pogonov in motorjev zagotavljajo največjo dinamiko in natančnost med strojno obdelavo.

Zahtevajte ponudbo

SYIL X9

Poganjajo ga najboljše vgrajene komponente

Najugodnejši rezkalni stroj CNC v svojem razredu

Majhen stroj SYIL X7 CNC ponuja majhno površino in hitrost brez primere. Na kompaktnem prostoru zagotavlja polne zmogljivosti CNC in zagotavlja visoko kakovost obdelave. Poleg tega je ta učinkovito usposobljen rezkalni stroj CNC na voljo po dostopni ceni. Zaradi svoje odlične usposobljenosti in visokih cenovnih stopenj je primeren za vse obdelave CNC z nizkimi stroški na enoto.



Schneeberger

Okvir stroja za litje mineralov

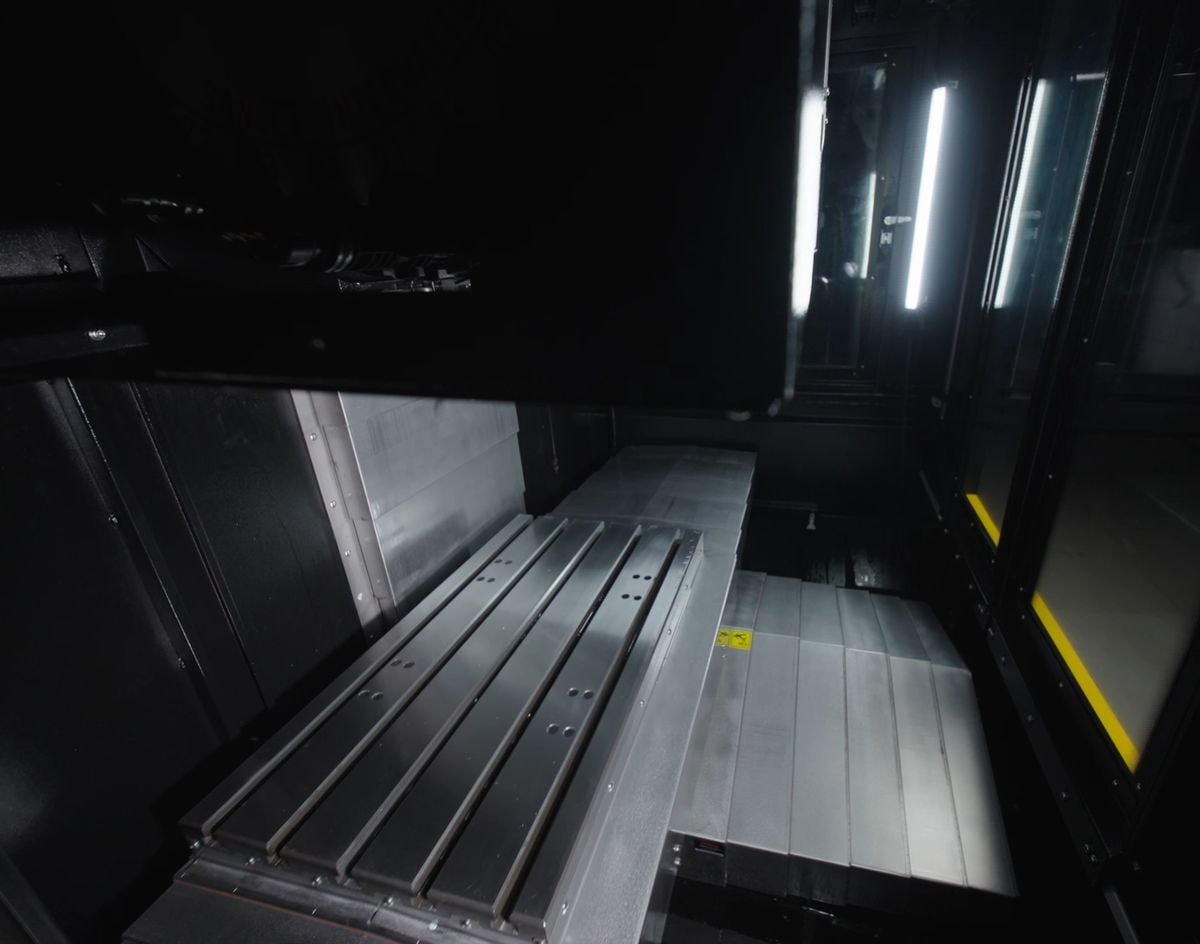

THK

Zelo natančni kroglični vijaki in linearna vodila

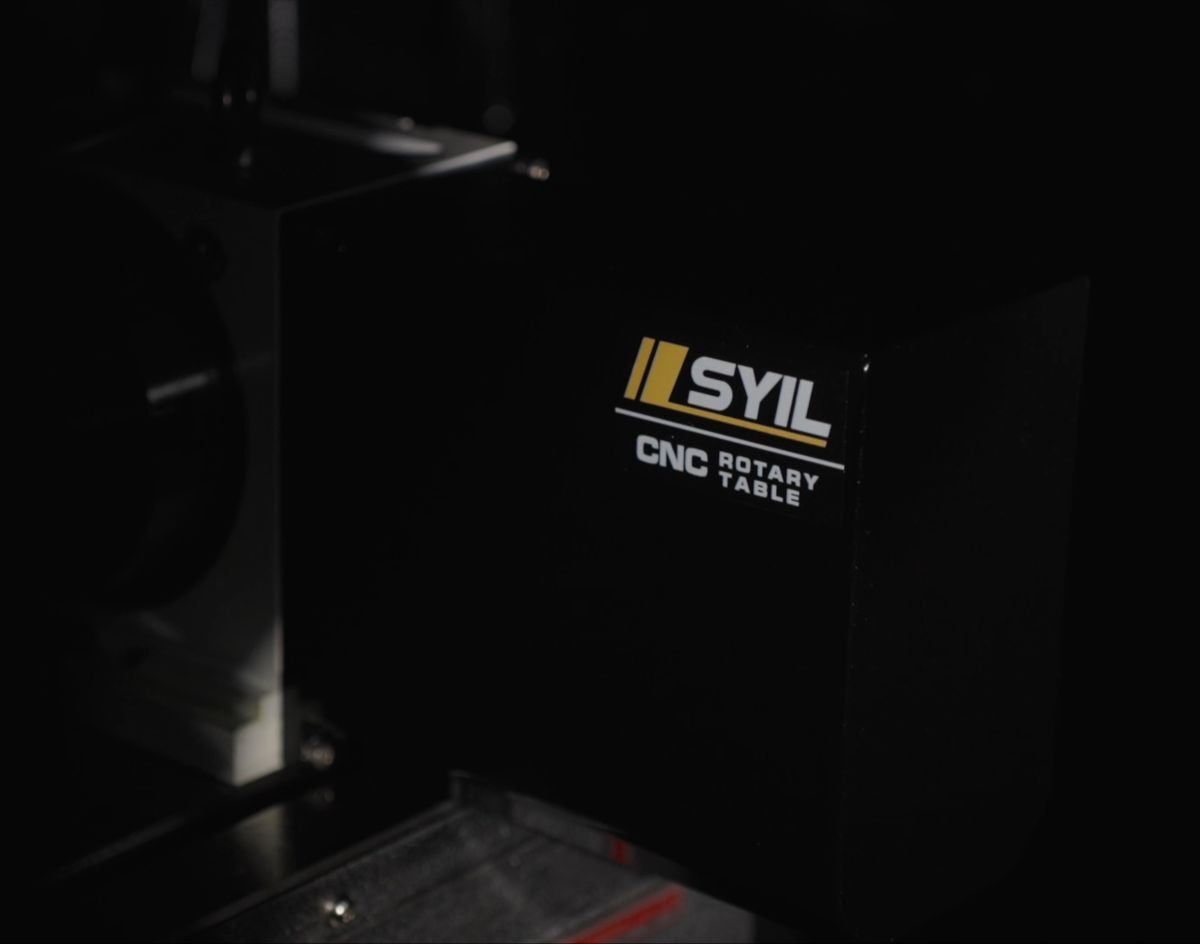

Četrta os

Na voljo je dodatna četrta os

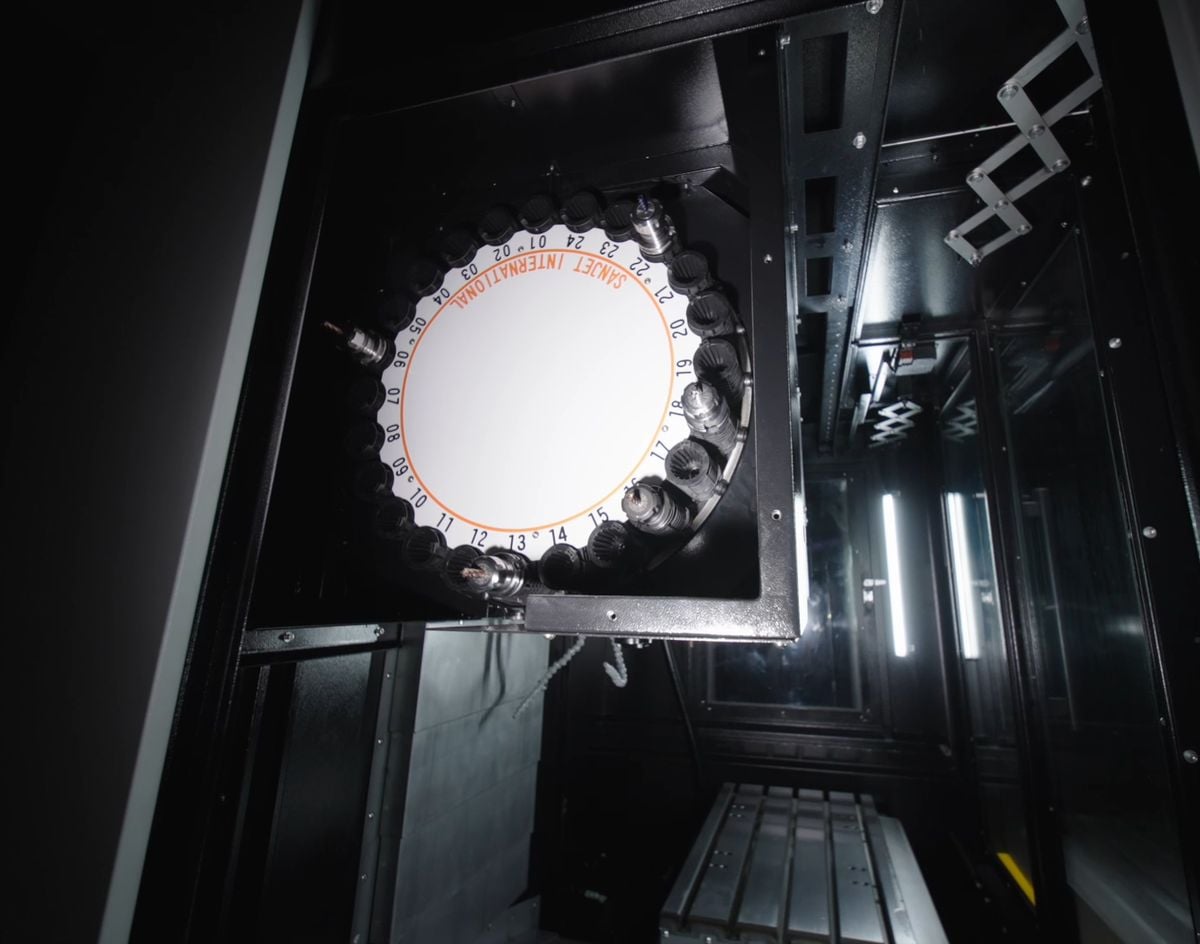

Servo menjalnik orodij z visoko hitrostjo

16 Units BT30

SYIL X9 Options

Discover the versatile SYIL X9 mini mill, perfect for hobbyists and professionals. Compact design, high precision, and affordable pricing.

Pridobite cenik

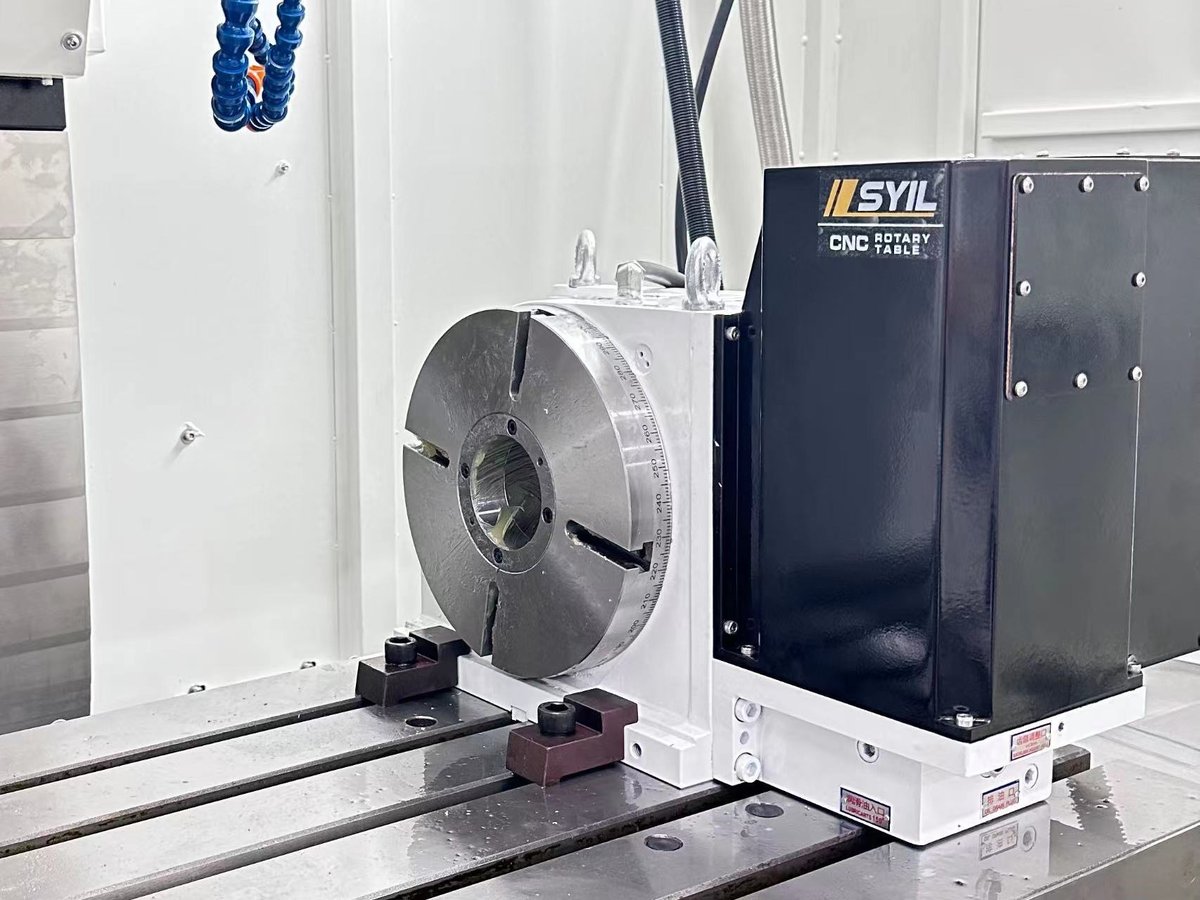

NC Rotary Table Servo

4th axis 255 mm.

Tail Stock

for 255 mm NC rotary table.

Probe System

Wireless type.

Tool Setter

Cable type TTC200.

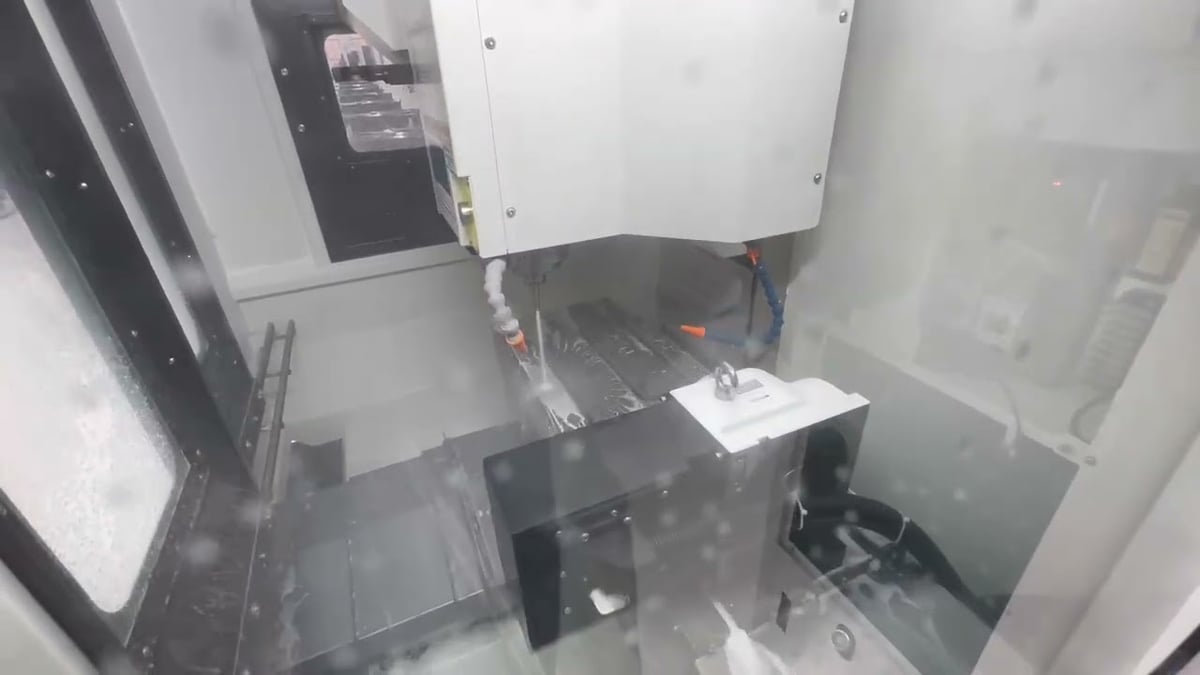

Filtermist

S800.

Coolant Through Spindle

CTS 20 bar.

Technical Specifications

logo
X5
X7
X9
X11
Table
Table size (mm)
560×260
700×300
860×500
1050×550
Table load (kg)
150
150
500
600
Table surface (number×size×distance in mm)
T-slots 3×14×80
T-slots 3×14×100
T-slots 18×5×100
T-slots 18×5×90
Travel distances
X-axis (mm)
300
400
760
1000
Y-axis (mm)
260
300
500
500
Z-axis (mm)
300
380
500
500
Distance from spindle nose to table top
150-450
150-530
100-600
110-610
Distance between spindle and column surface
330
358
530
650
Spindle
Spindle taper
BT30
BT30
BT40
BT40
Power-drive
Direct
Belt
Belt
Belt
Max. spindle speed (rpm)
20,000
12,000
10,000
10,000
Feed
Rapid traverse (mm / min)
30,000
30,000
30,000
30,000
Cutting feed (mm / min)
10,000
10,000
10,000
10,000
Automatic tool changer
Type
Wheel
Arm
Arm
Arm
Tool holder
BT30
BT30
BT40
BT40
Tool storage capacity
16
16
24
24
Max. tool diameter (mm)
63
63
125
125
Max. tool length (mm)
200
200
240
300
Max. tool weight (kg)
3
3
7
7
Tool to tool (s)
1
1.5
2
2.5
Other data
Machine weight (kg)
2180
2200
5000
7000
Machine dimensions L x W x H (mm)
Footprint including coolant tank and controller
2020×1000×2360
1800×1600×2250
1850×2245×2800
2600×2150×2500
Min/max air pressure (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Coolant tank capacity (Liters)
80
80
130
240
