Zmogljivosti obdelave
Največji premer obdelovalne palice (mm)
Φ20 mm
Premer skozi luknjo vretena (mm)
ø25
Največja dolžina obdelave (mm) in (palec) (brez vodilne puše)
2,5D (največ 50)
Največja dolžina obdelave (mm) in (palci) (fiksna vodilna puša)
220(neobvezno)

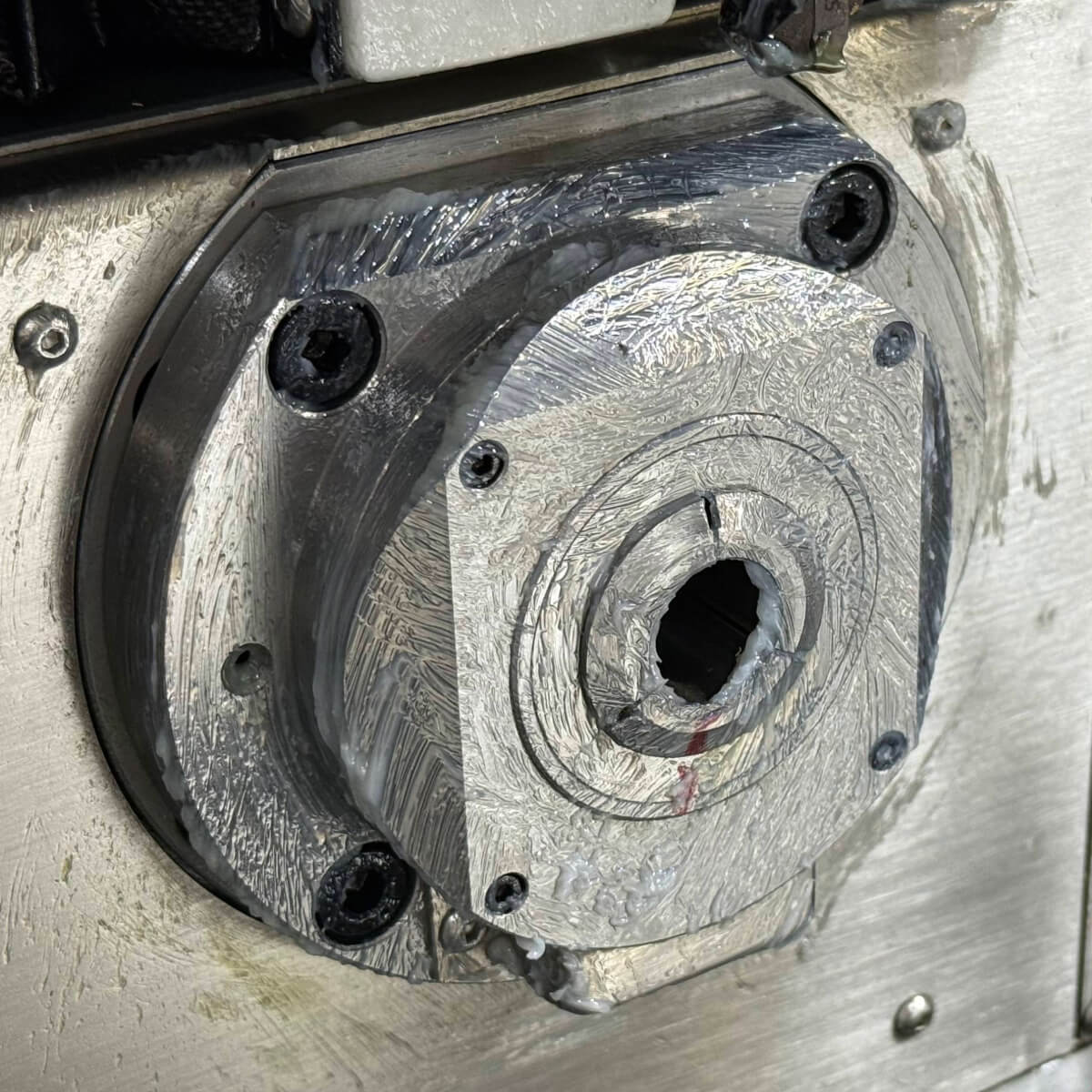

Največja dolžina obdelave (mm) in (palec) (vrtljiva vodilna puša)
180
Največji premer vpenjanja zadnjega vretena (mm)
Φ20
Največji premer vrtanja vretena (mm)
Φ10
Zmogljivosti obdelave
Največji premer navojev vretena
M10
Največji premer vrtanja zadnjega vretena (mm)
Φ10
Največji premer navojev zadnjega vretena
M10
Največji premer vrtanja radialnega živega orodja (mm)
Φ8
Največji premer rezanja radialnega živega orodja
M6
Največji premer vrtanja orodja z zadnjim pogonom (mm)
Φ8(neobvezno)
Največji premer navojev orodja z zadnjim pogonom
M6(neobvezno)
Mehanske zmogljivosti
Hitrost vretena (r/min)
10000 (vrtljiva vodilna puša 8000)
Hitrost zadnjega vretena (r/min)
10000
Hitrost radialnega živega orodja (r/min)
6000
Hitrost živega orodja (r/min)
6000(neobvezno)
Hitrost premikanja (m/min)
24(X2, Y1, Z1, Z2)
Hitrost premikanja (m/min)
20(X1)
Odklon vretena (mm)
≤0.002
Natančnost ponovnega pozicioniranja (mm)
≤0.003
Sistem orodij
Zunanja cilindrična orodja
1(□16)+6(□12)
Orodja za obdelavo čelnih ploskev
4(ER16)
Radialni ročni orodji
2(ER11)+3(ER16)
Nosilec orodja za globoke luknje
2(ER16, neobvezno)

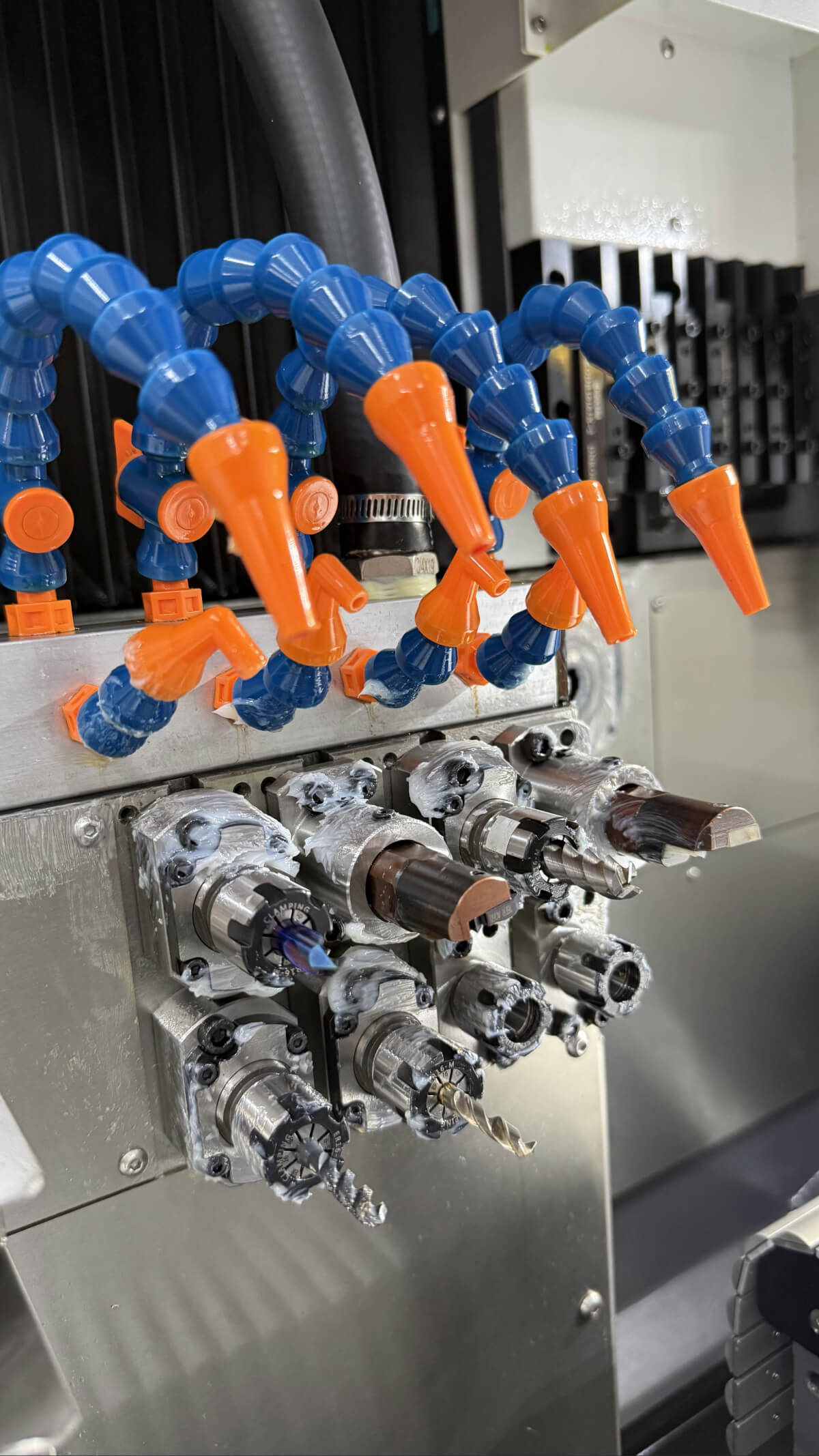

Orodja za obdelavo zadnje strani
4(ER16)
Orodje z zadnjim pogonom
Neobvezno
Držalo za orodje za obračanje nazaj
ni
Moč motorja
Vreteno (kW)
6.5
Linearni pogonski gred (kW)
1 (Siemens: 0,94)
Radialno živo orodje (kw)
1 (Siemens: 0,94)
Nazaj v živo orodje (kw)
1(Siemens:0,94)(Neobvezno)
Hladilna črpalka (kW)
0.4
Drugi
Velikost (mm)
2565x1350x1850
Teža (kg)
2900

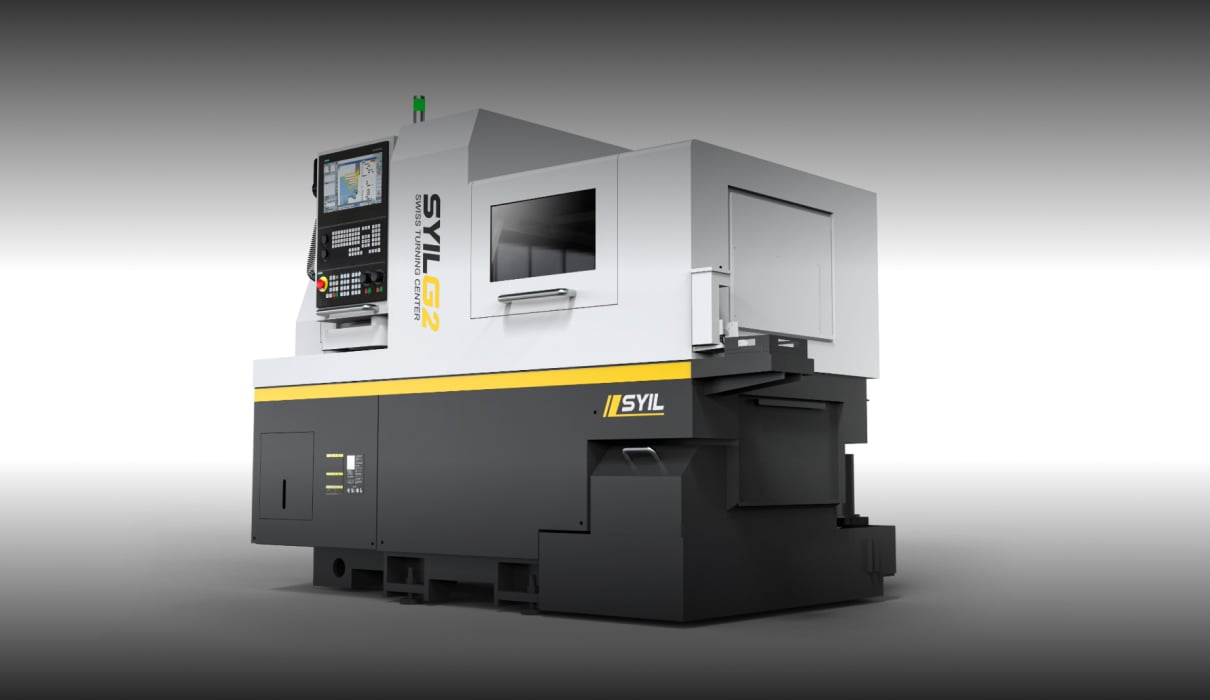

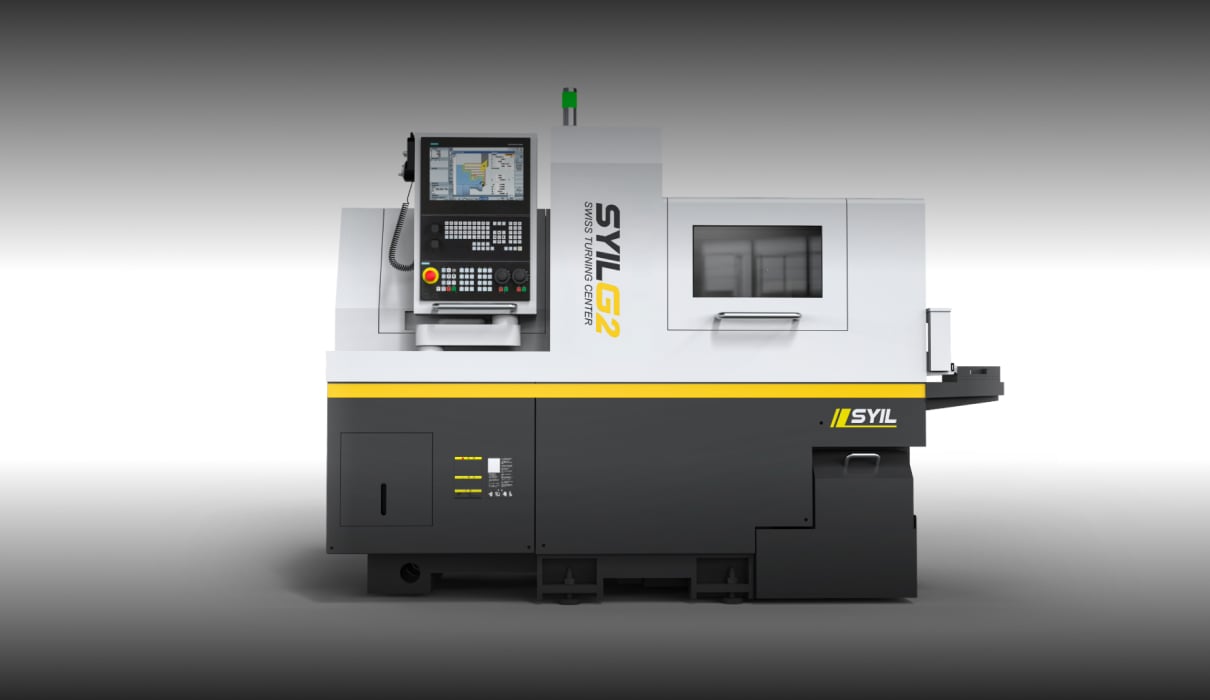

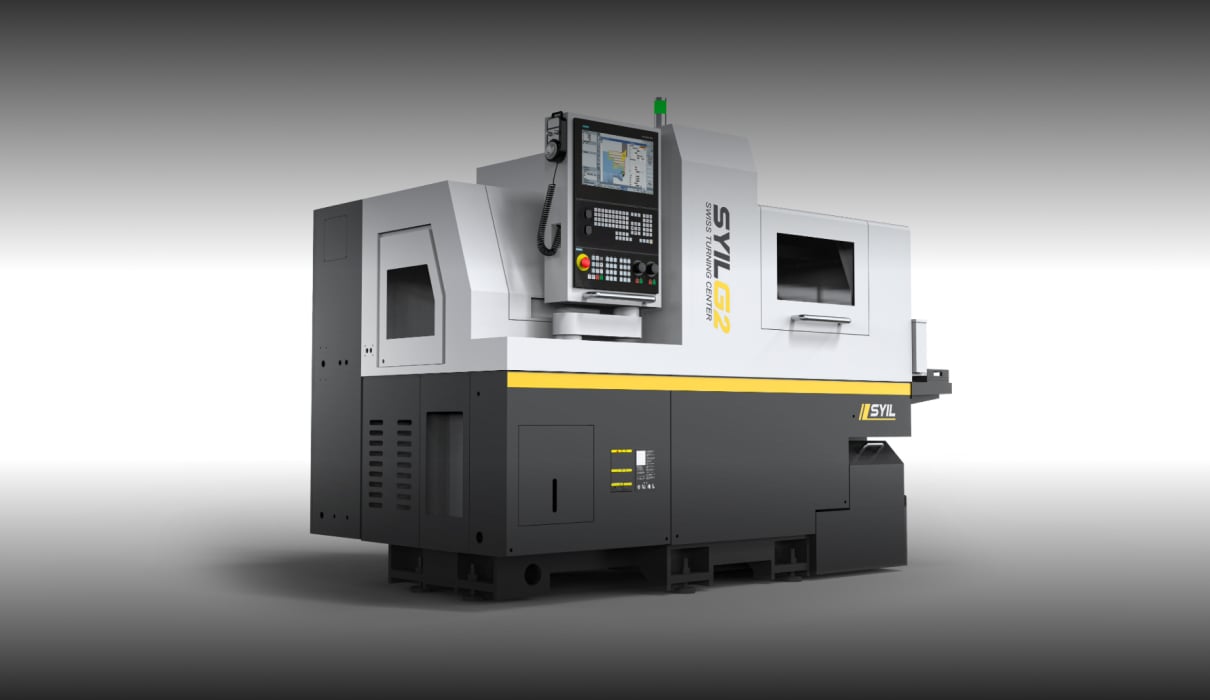

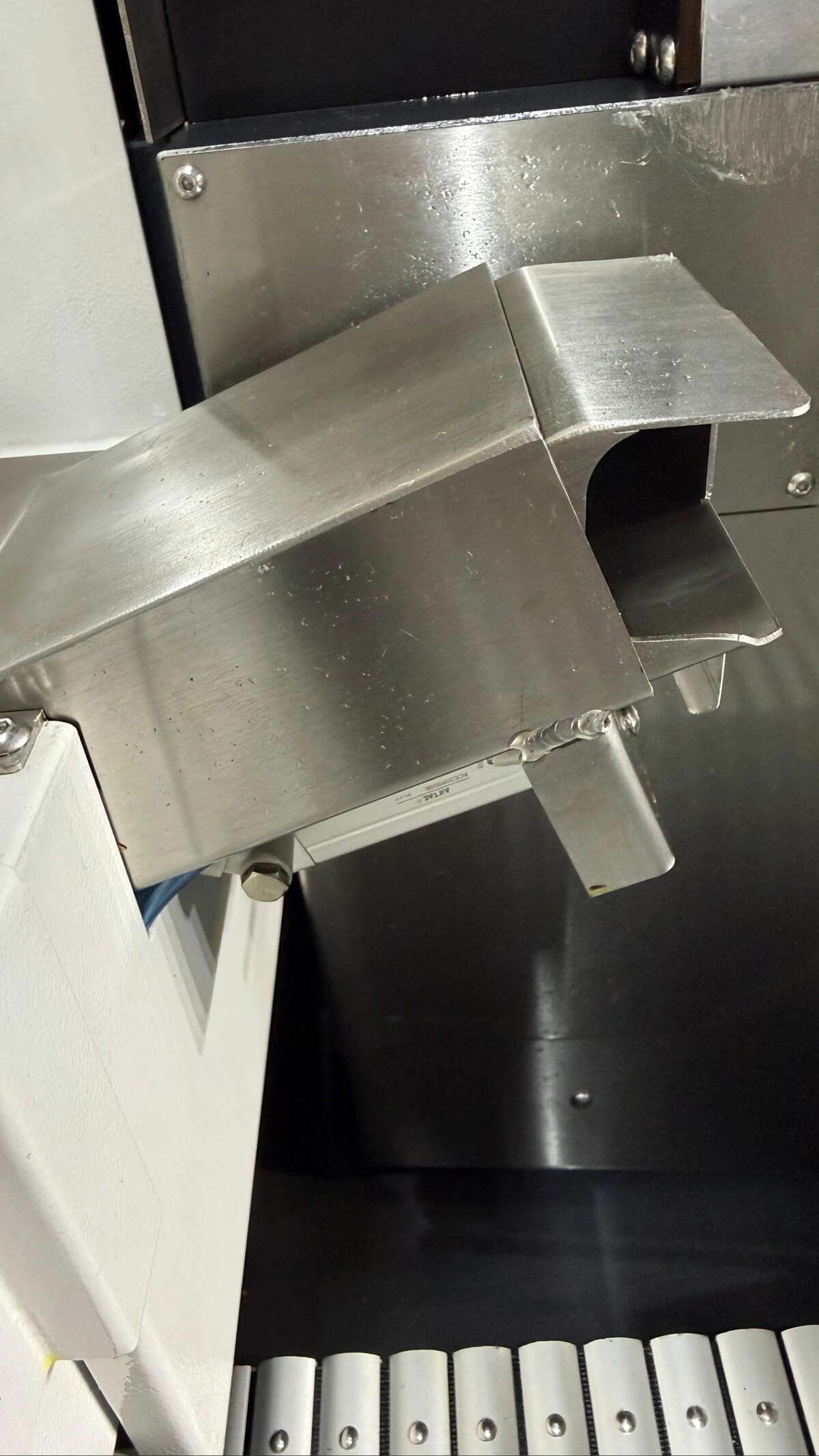

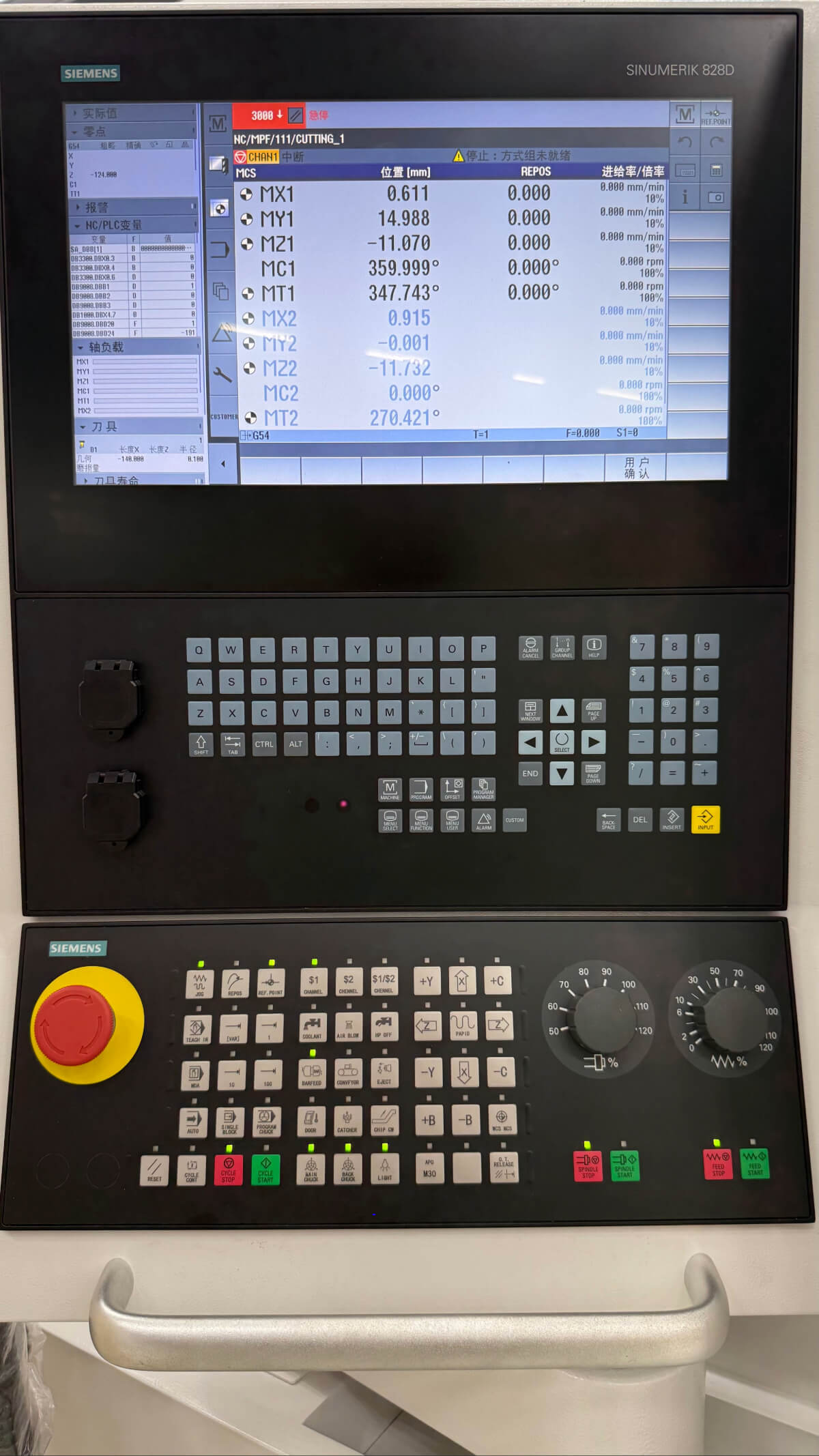

Značilnosti SYIL G2
Idealno za obdelavo majhnih in dolgih delov z izjemno natančnostjo in stabilnostjo.
Tehnične specifikacije
G2 L205
G2 L265
G2 205
G2 206
G2 265
G2 266
Obdelovalne zmogljivosti
Največji premer palice (mm)
Φ20
Φ26
Φ20
Φ20
Φ26
Φ26
Premer prehodne izvrtine vretena (mm)
Φ25
Φ30
Φ25
Φ25
Φ30
Φ30
Največja dolžina obdelave (mm) (brez vodilne puše)
2.5D(največ 50)
2.5D(največ 50)
2.5D(največ 50)
2.5D(največ 50)
2.5D(največ 50)
2.5D(največ 50)
Največja dolžina obdelave (mm) (fiksna vodilna puša)
220(opcijsko)
220(opcijsko)
220(opcijsko)
220(opcijsko)
220(opcijsko)
220(opcijsko)
Največja dolžina obdelave (mm) (vrtljiva vodilna puša)
180
180
180
180
180
180
Največji vpenjalni premer protivretena (mm)
Φ20
Φ20
Φ20
Φ20
Φ20
Φ20
Največji premer vrtanja vretena (mm)
Φ10
Φ10
Φ10
Φ10
Φ10
Φ10
Največji premer vrezovanja navojev vretena
M10
M10
M10
M10
M10
M10
Največji premer vrtanja protivretena (mm)
Φ10
Φ10
Φ10
Φ10
Φ10
Φ10
Največji premer vrezovanja navojev protivretena
M8
M8
M10
M10
M10
M10
Največji premer vrtanja radialnega gnanega orodja (mm)
Φ8
Φ8
Φ8
Φ8
Φ8
Φ8
Največji premer vrezovanja navojev radialnega gnanega orodja
M6
M6
M6
M6
M6
M6
Največji premer vrtanja zadnjega gnanega orodja (mm)
Φ8(opcijsko)
Φ8(opcijsko)
Φ8(opcijsko)
Φ8
Φ8(opcijsko)
Φ8
Največji premer vrezovanja navojev zadnjega gnanega orodja
M6(opcijsko)
M6(opcijsko)
M6(opcijsko)
M6
M6(opcijsko)
M6
Mehanske zmogljivosti
Vrtilna hitrost vretena (r/min)
10000(vrtljiva vodilna puša 8000)
10000(vrtljiva vodilna puša 8000)
10000(vrtljiva vodilna puša 8000)
10000(vrtljiva vodilna puša 8000)
10000(vrtljiva vodilna puša 8000)
10000(vrtljiva vodilna puša 8000)
Vrtilna hitrost protivretena (r/min)
10000
10000
10000
10000
10000
10000
Hitrost radialnega gnanega orodja (r/min)
5000
5000
6000
6000
6000
6000
Hitrost zadnjega gnanega orodja (r/min)
6000 (opcijsko)
6000 (opcijsko)
6000 (opcijsko)
6000
6000 (opcijsko)
6000
Hitri pomik (m/min)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
Hitri pomik (m/min)
20(X1)
20(X1)
20(X1)
20(X1, Y2)
20(X1)
20(X1, Y2)
Opletanje vretena (mm)
≤0.002
≤0.002
≤0.002
≤0.002
≤0.002
≤0.002
Ponovljivost pozicioniranja (mm)
≤0.003
≤0.003
≤0.003
≤0.003
≤0.003
≤0.003
Orodni sistem
Orodja za zunanje struženje
1(□16)+5(□12)
1(□16)+5(□12)
1(□16)+6(□12)
1(□16)+6(□12)
1(□16)+6(□12)
1(□16)+6(□12)
Orodja za čelno obdelavo
4(ER16)
4(ER16)
4(ER16)
4(ER16)
4(ER16)
4(ER16)
Radialna gnana orodja
2(ER11)+2(ER16)
2(ER11)+2(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
Držalo za globoko vrtanje
4(ER16)+1(Φ20)
4(ER16)+1(Φ20)
2(ER16, opcijsko)
2(ER16, opcijsko)
2(ER16, opcijsko)
2(ER16, opcijsko)
Orodja za zadnjo obdelavo
--
--
4(ER16)
4(ER16)
4(ER16)
4(ER16)
Zadnje gnano orodje
--
--
Opcijsko
4(ER16)
Opcijsko
4(ER16)
Držalo za zadnje struženje
--
--
brez
2(□16, opcijsko)
brez
2(□16, opcijsko)
Moč motorjev
Vreteno (kW)
4.2
4.2
4.2
4.2
4.2
4.2
Protivreteno (kW)
3.1
3.1
4.2
4.2
4.2
4.2
Linearna pogonska os (kW)
1 (X1, X2, Y1, Z1) 0.75(Z2)
1 (X1, X2, Y1, Z1) 0.75(Z2)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
Radialno gnano orodje (kW)
1
1
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
Zadnje gnano orodje (kW)
0.75
0.75
1(Siemens:0.94)(opcijsko)
1(Siemens:0.94)
1(Siemens:0.94)(opcijsko)
1(Siemens:0.94)
Črpalka hladilne tekočine (kW)
0.4
0.4
0.4
0.4
0.4
0.4
Teža in mere
Teža (kg)
2400
2400
2900
3000
2900
3000
Mere (mm)
2380x1300x1770
2380x1300x1770
2565x1350x1850
2565x1350x1850
2565x1350x1850
2565x1350x1850
