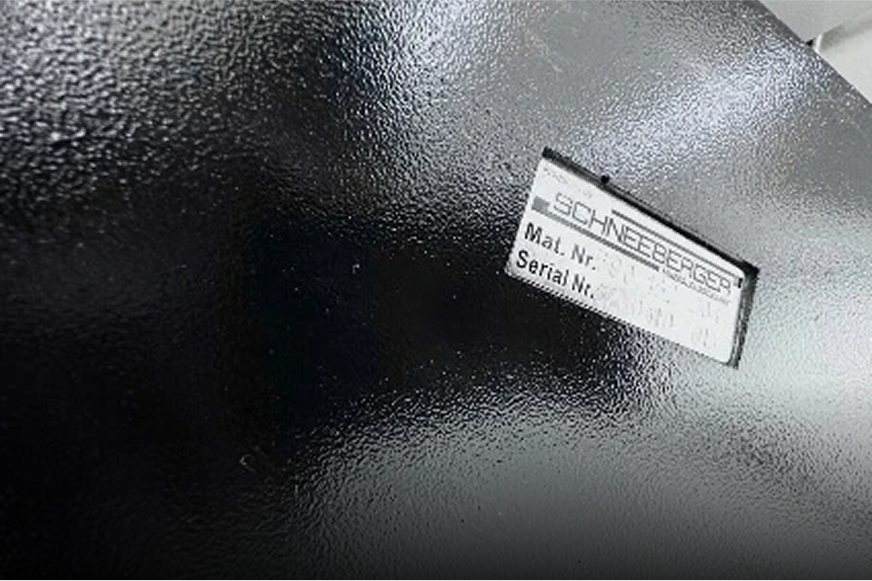

Schneeberger
Okvir stroja za litje mineralov
Hodi
Hod X
300 mm
Hod Y
260 mm
Hod Z
300 mm
Razdalja od konca vretena do mize
150-450 mm
Razdalja med vretenom in stebrom
330 mm

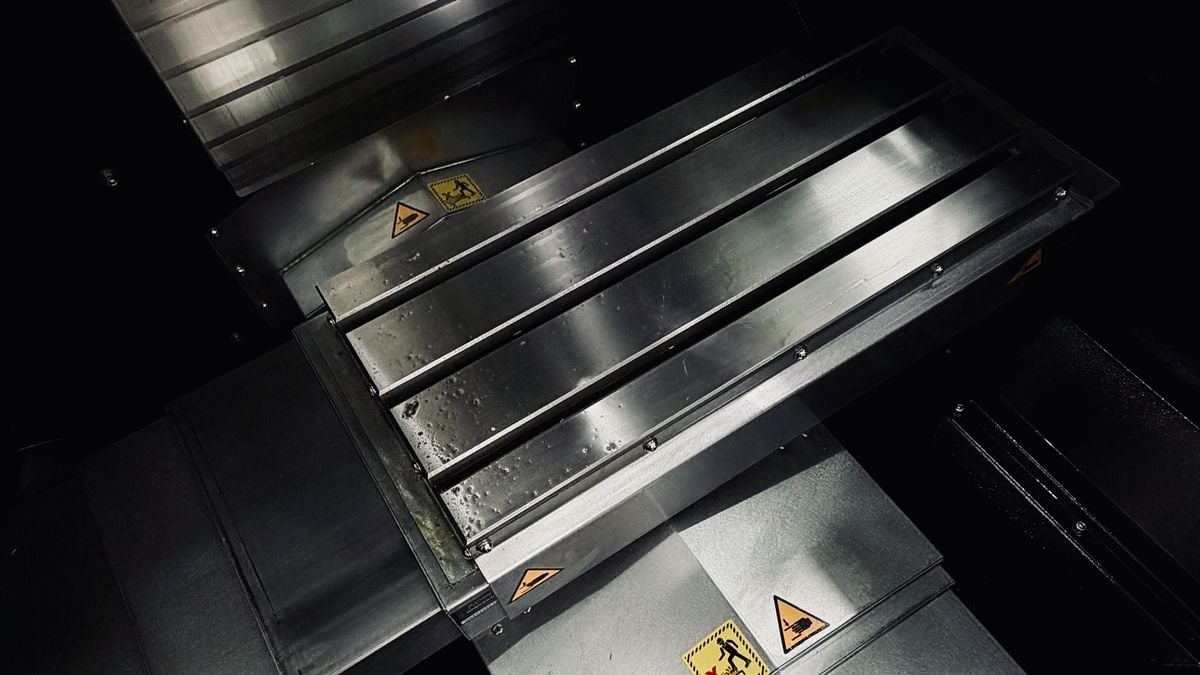

Miza
Velikost mize
560×260 mm
T-utori (število×velikost×razmik)
80 mm
Največja obremenitev mize
150 kg
Vreteno
Nos vretena
BT30
Vrtilne hitrosti vretena
20,000 rpm
Prenos moči
Direktni

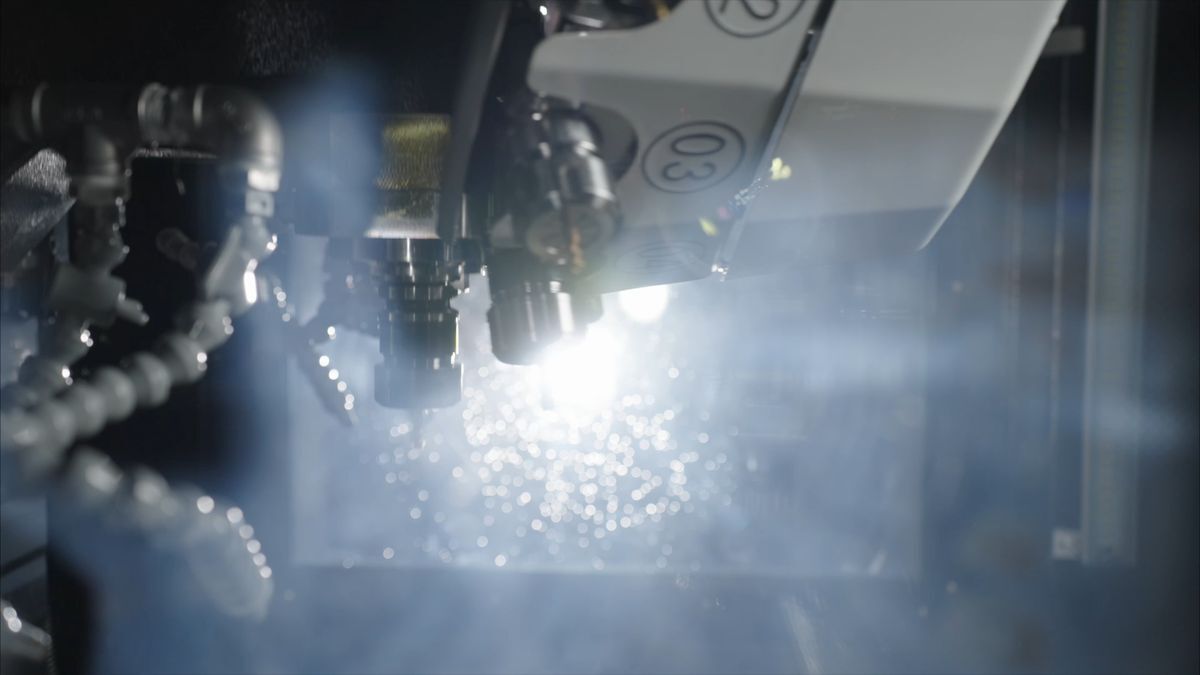

Pomik
Delovni pomik
10,000 mm/min
Hitri pomik
30,000 mm/min

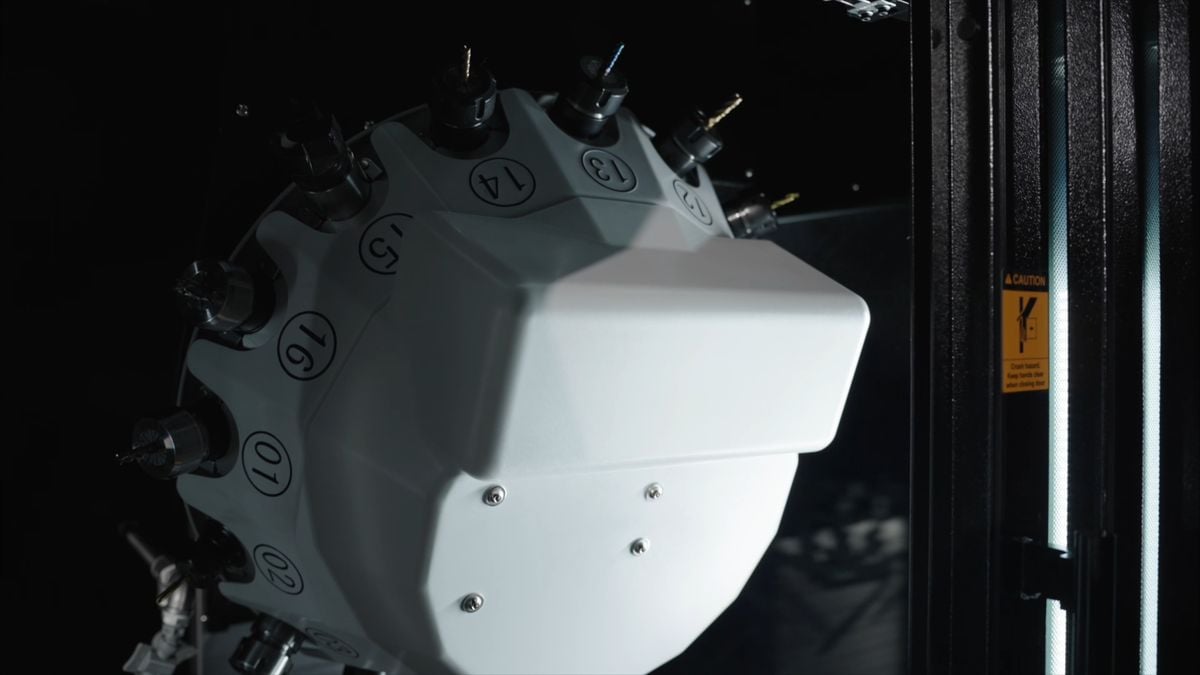

Samodejni menjalnik orodij
Tip menjalnika orodij
Karuselni
Kapaciteta zalogovnika orodij
16 mest
Največji premer orodja
63 mm
Največja dolžina orodja
200 mm
Največja teža orodja
3 kg
Menjava orodja (orodje–orodje)
1 s

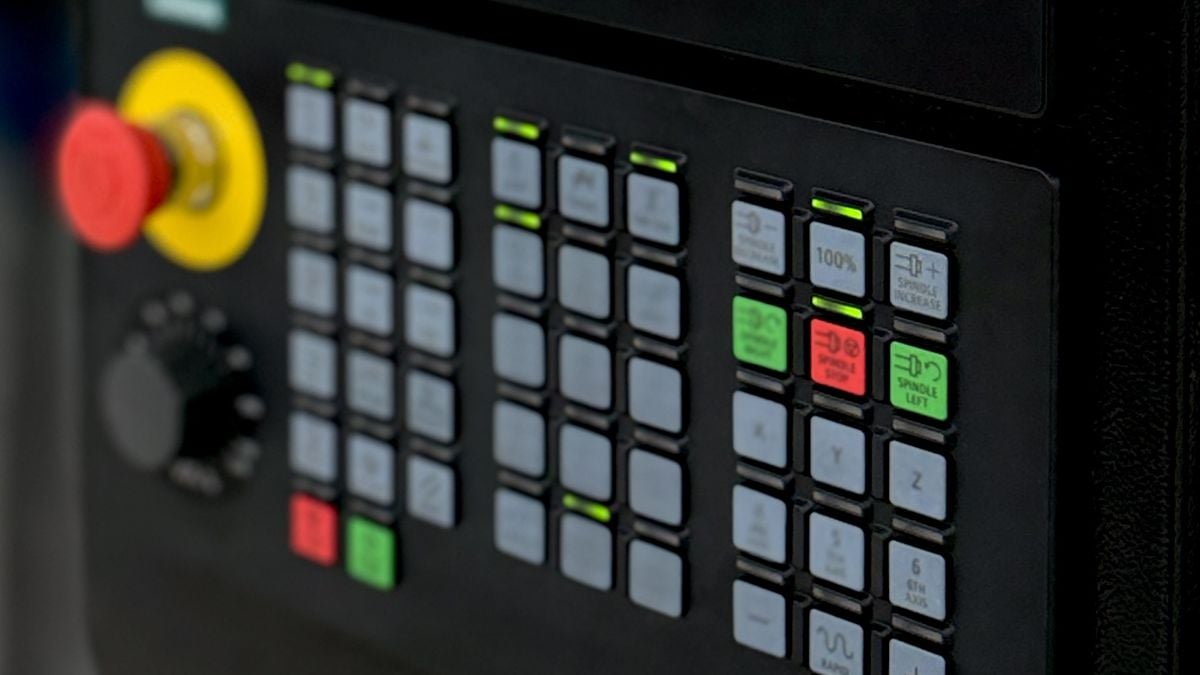

Moč - Siemens
Moč motorja vretena (nazivna/maks.)
4.8 kW
Pogonski motorji (X, Y, Z)
1/2.2/3.5 kW
Napajanje
AC380V / trifazno
Moč
12 kVA

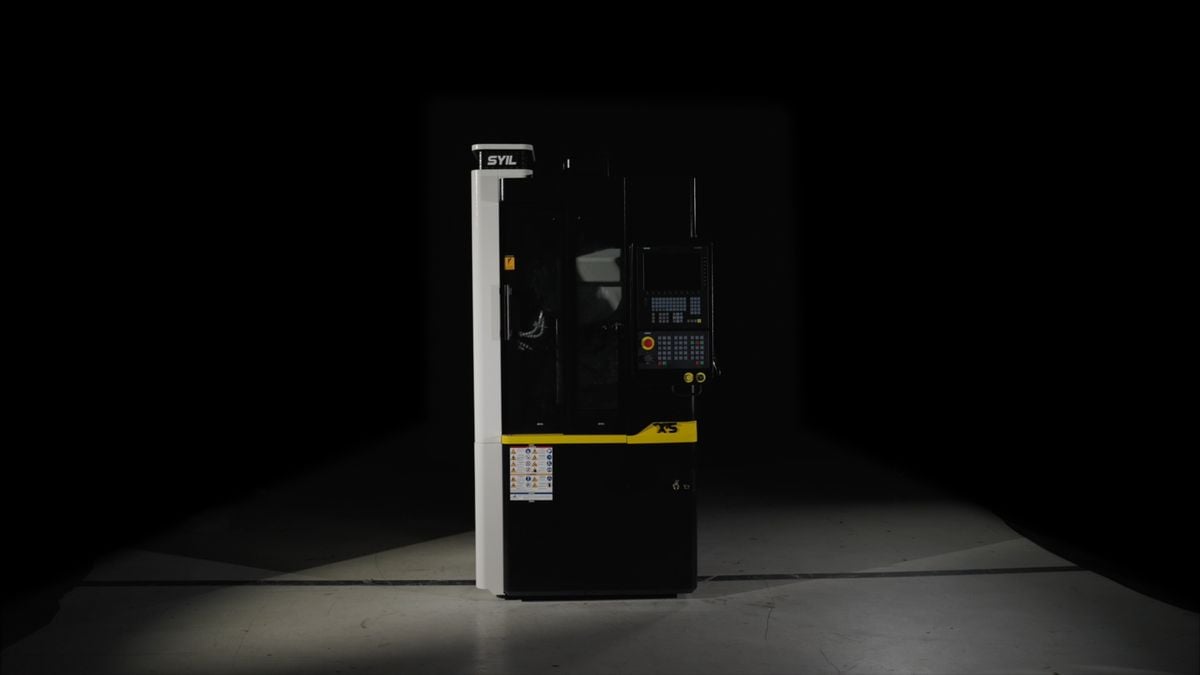

Velikost in teža stroja
Tlorisna površina (D׊×V)
2020×1000×2360 mm
Pogonski motorji (X, Y, Z)
1/2.2/3.5 kW
Napajanje
AC380V / trifazno
Moč
12 kVA
Varčevanje s prostorom in denarjem

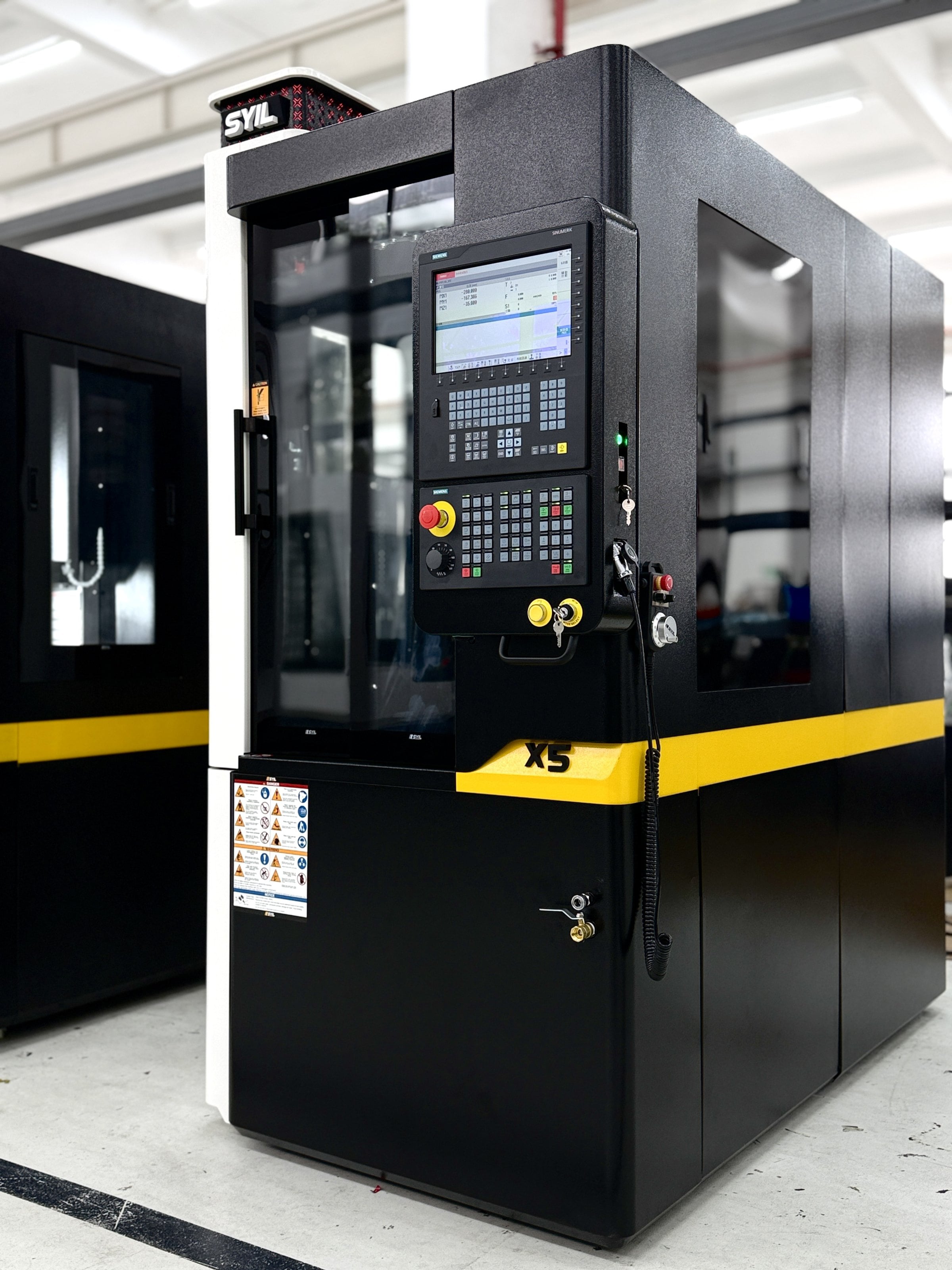

SYIL X5 je 3-osni obdelovalni center za največjo natančnost in zmogljivost po dostopni ceni. Svojemu stroju X5 lahko preprosto dodate četrto os.

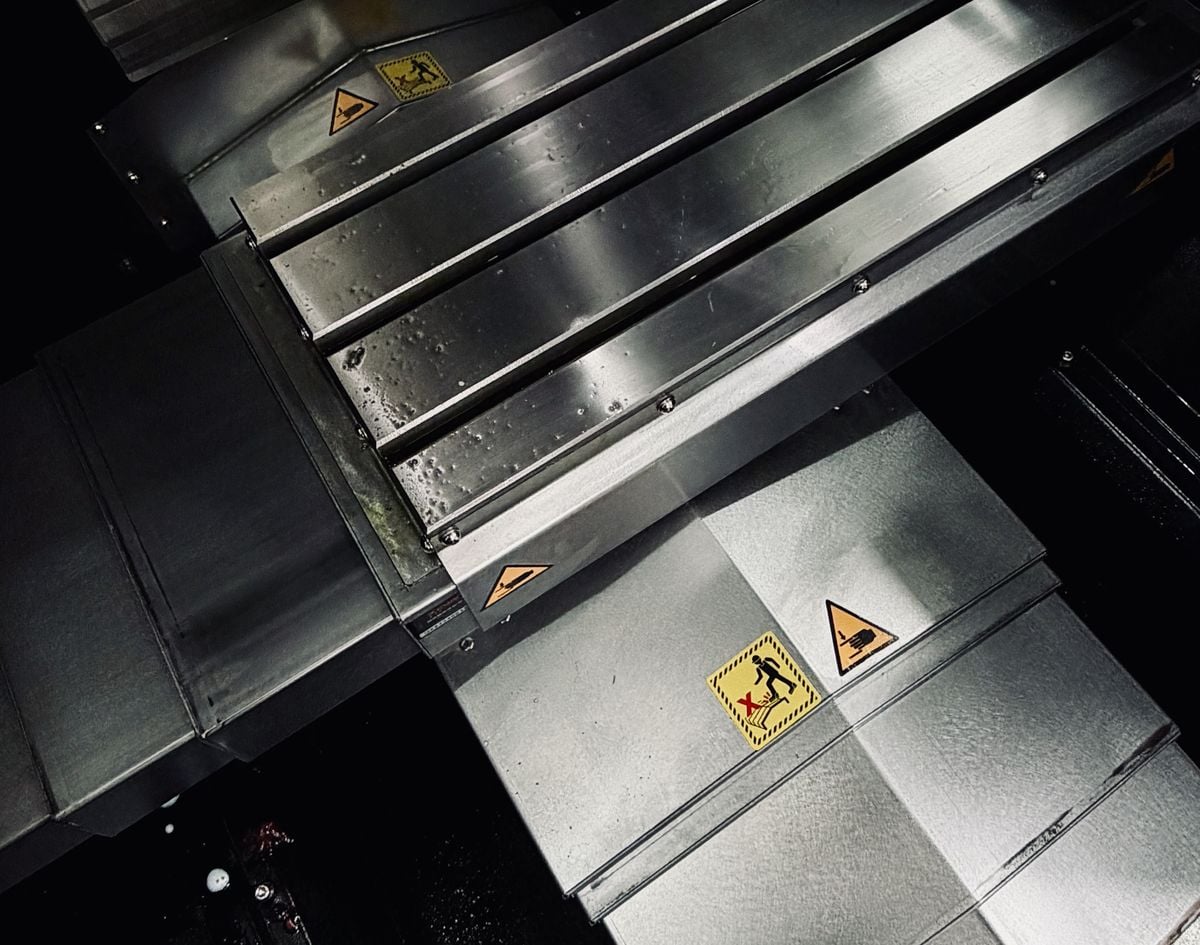

THK
Zelo natančni kroglični vijaki in linearna vodila

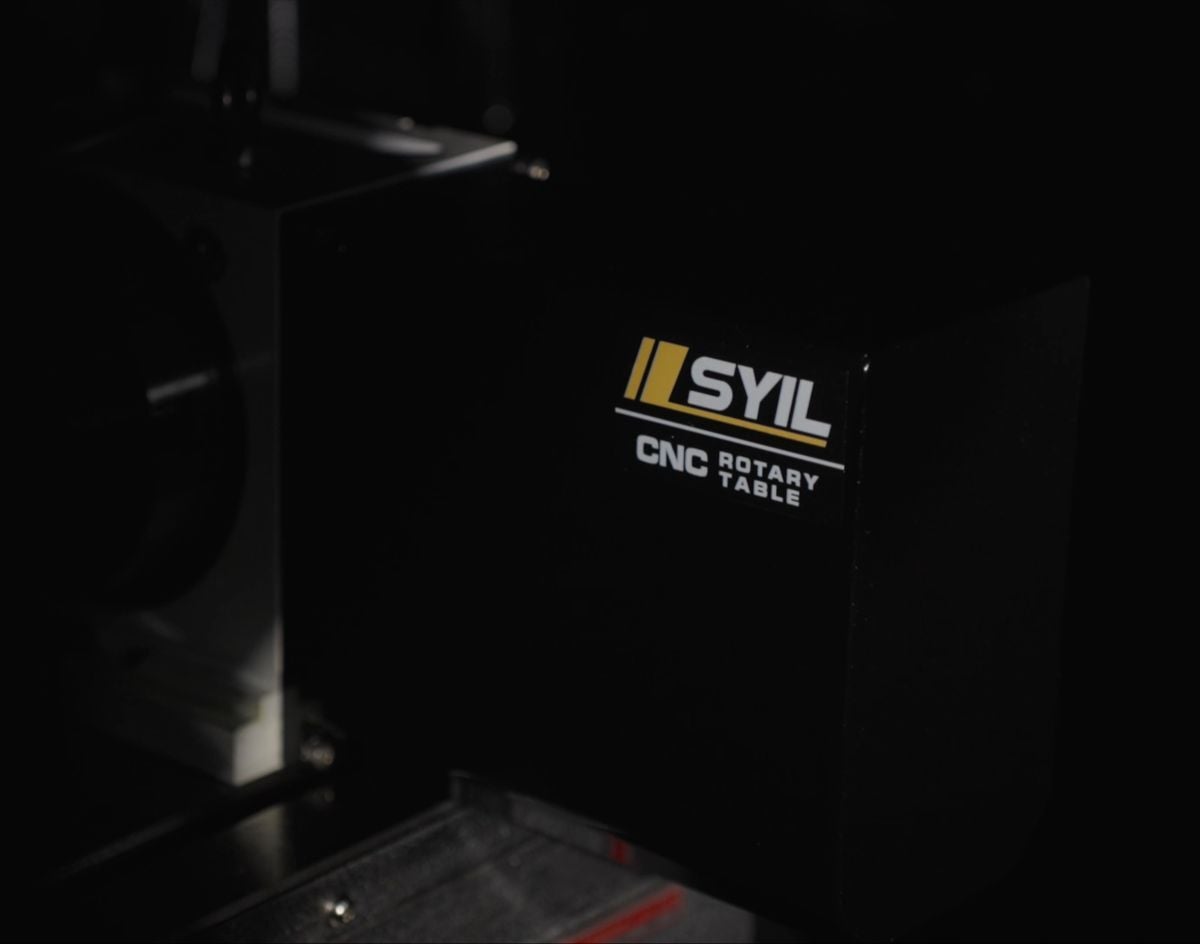

Četrta os
Na voljo je dodatna četrta os

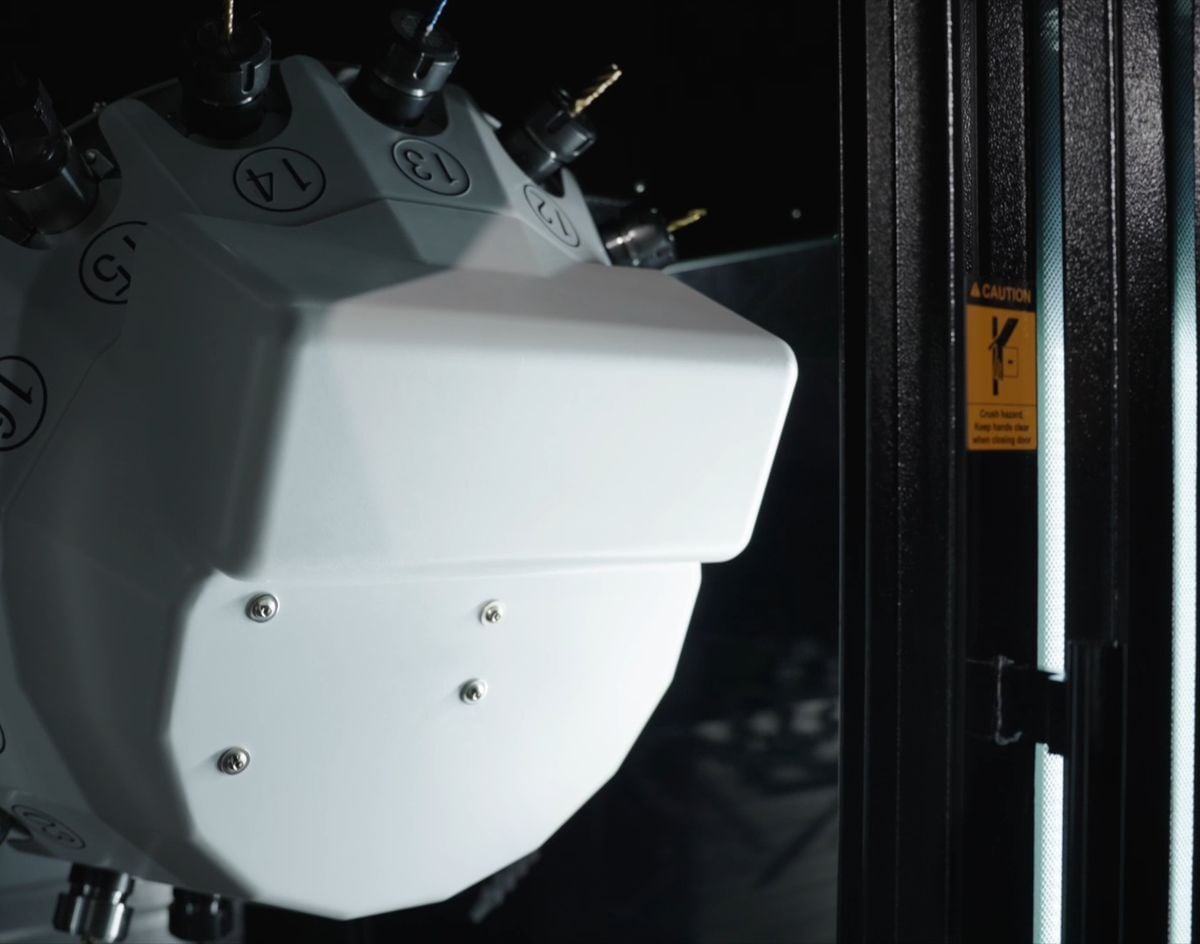

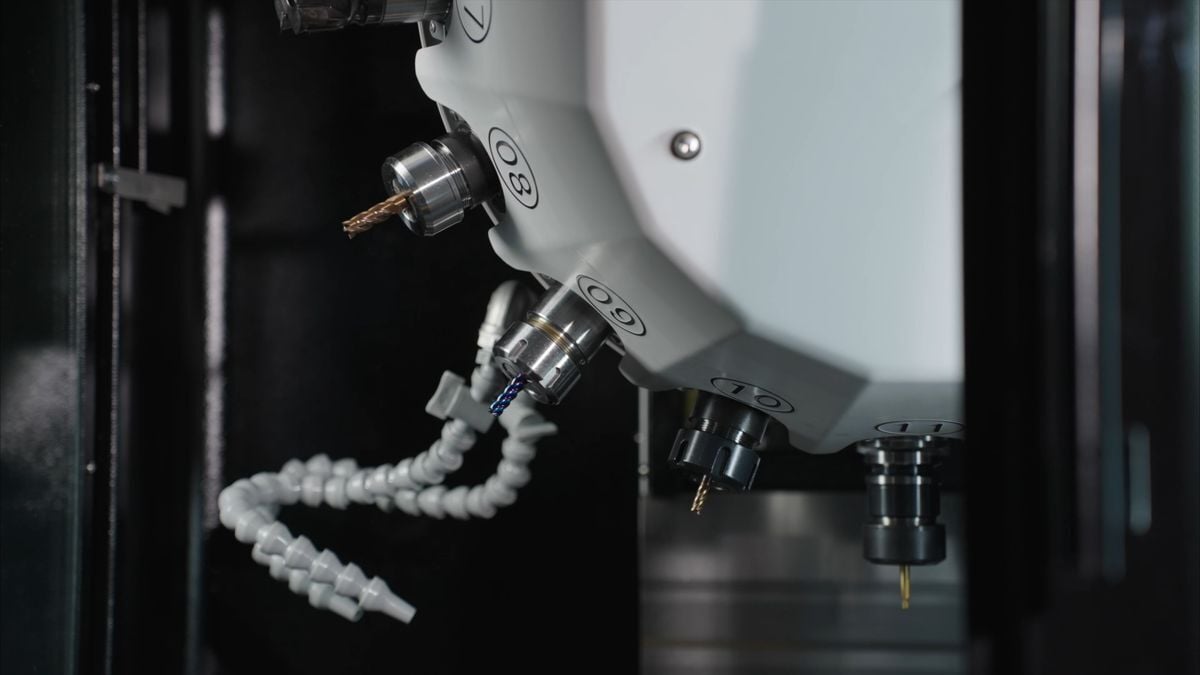

Servo menjalnik orodij z visoko hitrostjo
16 units BT30
Opcije SYIL X5

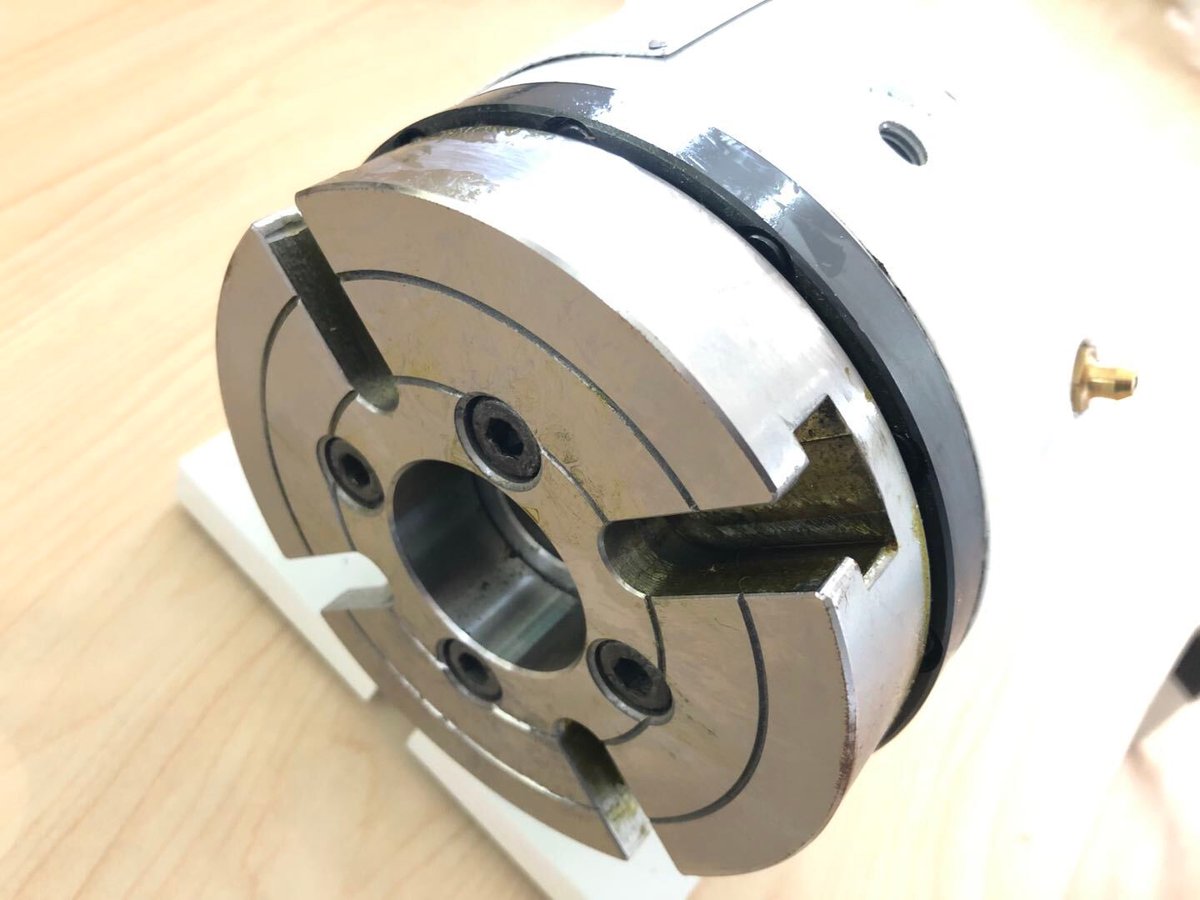

125mm.

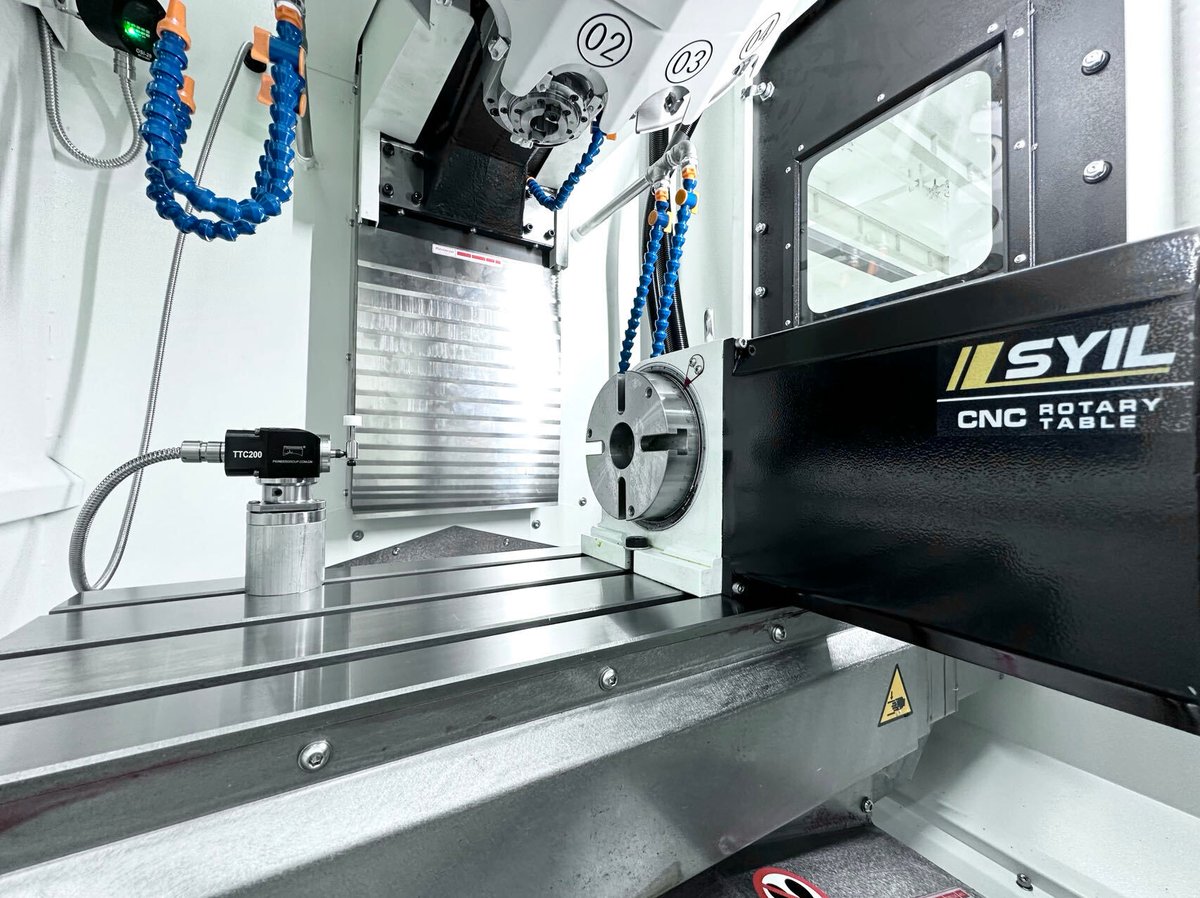

za NC vrtljivo mizo 125 mm.
Odsesovalna enota S200.

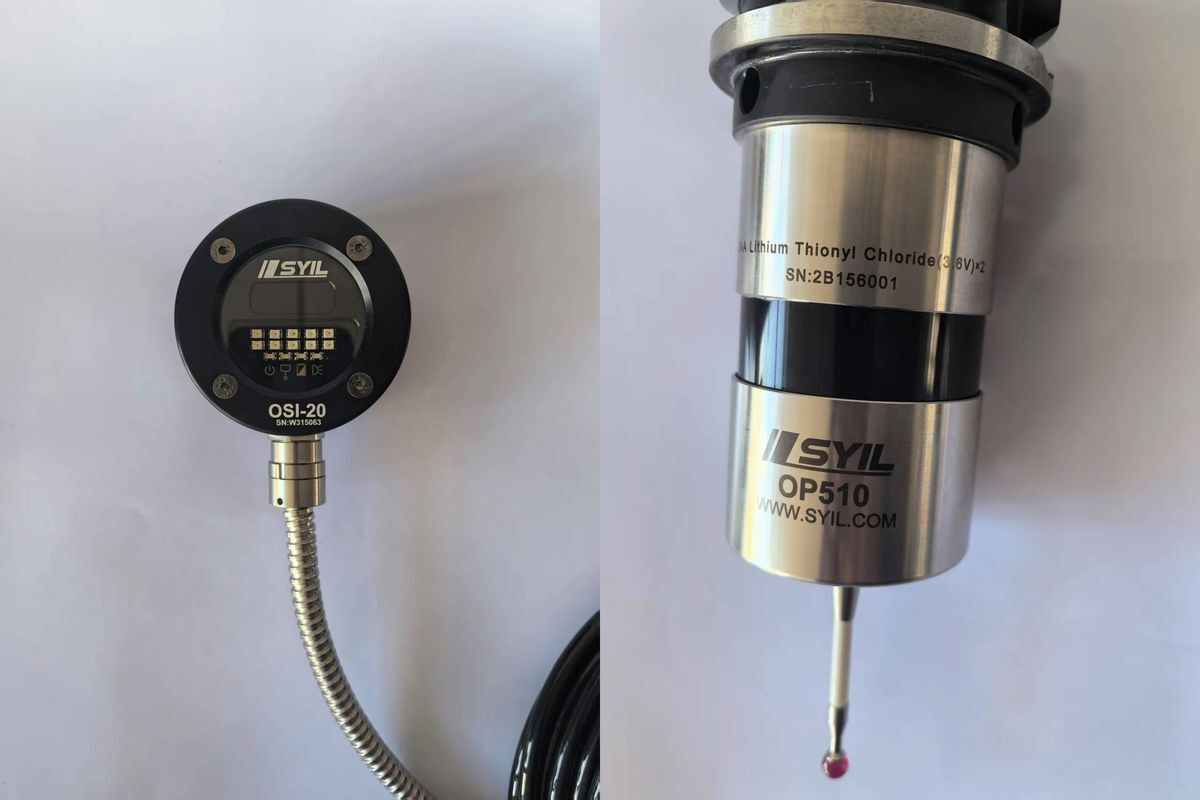

Brezžični tip.

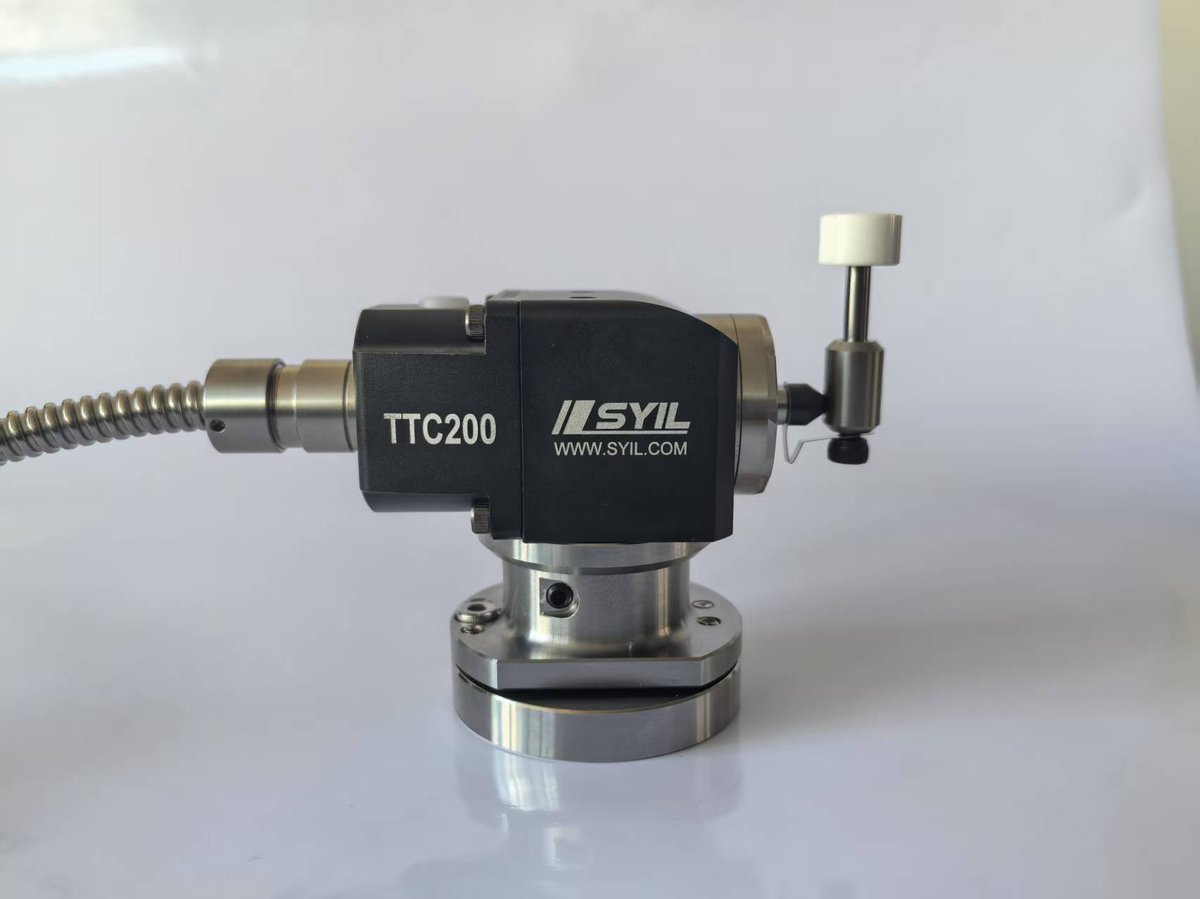

Kabelski tip TTC200.
Tehnične specifikacije
X5
X7
X9
X11
Miza
Velikost mize (mm)
560×260
700×300
860×500
1050×550
Obremenitev mize (kg)
150
150
500
600
Površina mize (število×velikost×razmik v mm)
T-utori 3×14×80
T-utori 3×14×100
T-utori 5×18×100
T-utori 5×18×90
Hodi
Os X (mm)
300
400
760
1000
Os Y (mm)
260
300
500
500
Os Z (mm)
300
380
500
500
Razdalja od nosu vretena do mize
150-450
150-530
100-600
110-610
Razdalja med vretenom in stebrom
330
358
530
650
Vreteno
Konus vretena
BT30
BT30
BT40
BT40
Pogon vretena
Direktni
Jermenski
Jermenski
Jermenski
Največja vrtilna hitrost vretena (rpm)
20,000
12,000
10,000 (12,000 opcijsko)
10,000
Pomik
Hitri pomik (mm/min)
30,000
30,000
30,000
30,000
Delovni pomik (mm/min)
10,000
10,000
10,000
10,000
Samodejni menjalnik orodij
Tip
Karuselni
Roka
Roka
Roka
Držalo orodja
BT30
BT30
BT40
BT40
Kapaciteta zalogovnika orodij
16
16
24
24
Največji premer orodja (mm)
63
63
125
125
Največja dolžina orodja (mm)
200
200
240
300
Največja teža orodja (kg)
3
3
7
7
Menjava orodja (orodje–orodje) (s)
1
1.5
2
2.5
Drugi podatki
Teža stroja (kg)
2180
2200
5000
7000
Mere stroja D x Š x V (mm)
Tlorisna površina vklj. rezervoar hladilne tekočine in krmilnik
Tlorisna površina vklj. rezervoar hladilne tekočine in krmilnik
2020×1000×2360
1800×1600×2250
1850×2245×2800
2600×2150×2500
Min./maks. tlak zraka (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Prostornina rezervoarja hladilne tekočine (l)
80
80
130
240
