Zmogljivosti obdelave
Največji premer obdelovalne palice (mm)
Φ32 mm / Φ38 mm
Premer luknje skozi vreteno (mm)
Φ37 mm / Φ39 mm
Največja dolžina obdelave (mm) in (palec) (brez vodilne puše)
2.5D (najv. 80 mm) / 2.5D (najv. 90 mm)
Največja dolžina obdelave (mm) in (palec) (fiksni vodilni rokav)
--
Največja dolžina obdelave (mm) in (palec) (rotirajoči vodilni rokav)
310 mm
Največji vpenjalni premer zadnjega vretena (mm)
Φ32 mm / Φ38 mm
Največji premer vrtanja vretena (mm)
Φ13 mm
Zmogljivosti obdelave
Največji premer vretena
M12
Največji premer vrtanja zadnjega vretena (mm)
Φ10
Največji premer vretena za rezanje
M10
Največji premer vrtanja radialnega orodja pod napetostjo (mm)
Φ10 mm
Največji premer radialnega orodja za rezanje pod napetostjo
M8
Največji premer vrtanja orodja z zadnjim pogonom (mm)
Φ8 mm / Φ8 mm (opcijsko)
Največji premer orodja s povratnim pogonom
M6 / M6(opcijsko)
Mehanske zmogljivosti
Hitrost vretena (r/min)
8000 vrt/min (vrtljiva vodilna puša 6000) / 6000 vrt/min (vrtljivi cilinder)
Hitrost hrbtnega vretena (r/min)
8000 vrt/min
Radialna hitrost orodja pod napetostjo (r/min)
6000
Hitrost orodja v živo (r/min)
6000 vrt/min / 6000 vrt/min (opcijsko)
Hitro premikanje (m/min)
30 m/min (X2, Y1, Z1, Z2)
Hitro premikanje (m/min)
24 m/min (X1, Y2) / 24 m/min (X1, Z1) / 24 m/min (X1, Y2, Z1)
Tekočnost vretena (mm)
≤0.002
Natančnost ponovnega pozicioniranja (mm)
≤0.003
Sistem orodij
Zunanja cilindrična orodja
6(□16) / 1(□20)+5(□16)
Orodja za obdelavo čelnih površin
4(ER20)
Radialna živa orodja
1(ER20)+3(ER16)
Držalo za orodje za globoke luknje
2(ER16)
Orodja za strojno obdelavo hrbta
(ER16): 4 (ER16)
Orodje s povratnim pogonom
4(ER16) / Opcijsko
Držalo za orodje za struženje nazaj
ni
Moč motorja
Vreteno (kw)
6.3 kW
Protivreteno (kW)
4.2 kW
Linearna pogonska gred (kw)
1.1 kW (X1, X2, Y1, Z1, Z2)
Radialno živo orodje (kw)
1.1 kW
Orodje v živo (kw)
1 kW / 1 kW (opcijsko)
Hladilna črpalka (kw)
0.4
Drugo
Teža (kg)
3750 kg
Velikost (mm)
2960×1660×1920 mm / 3100×1660×1920 mm

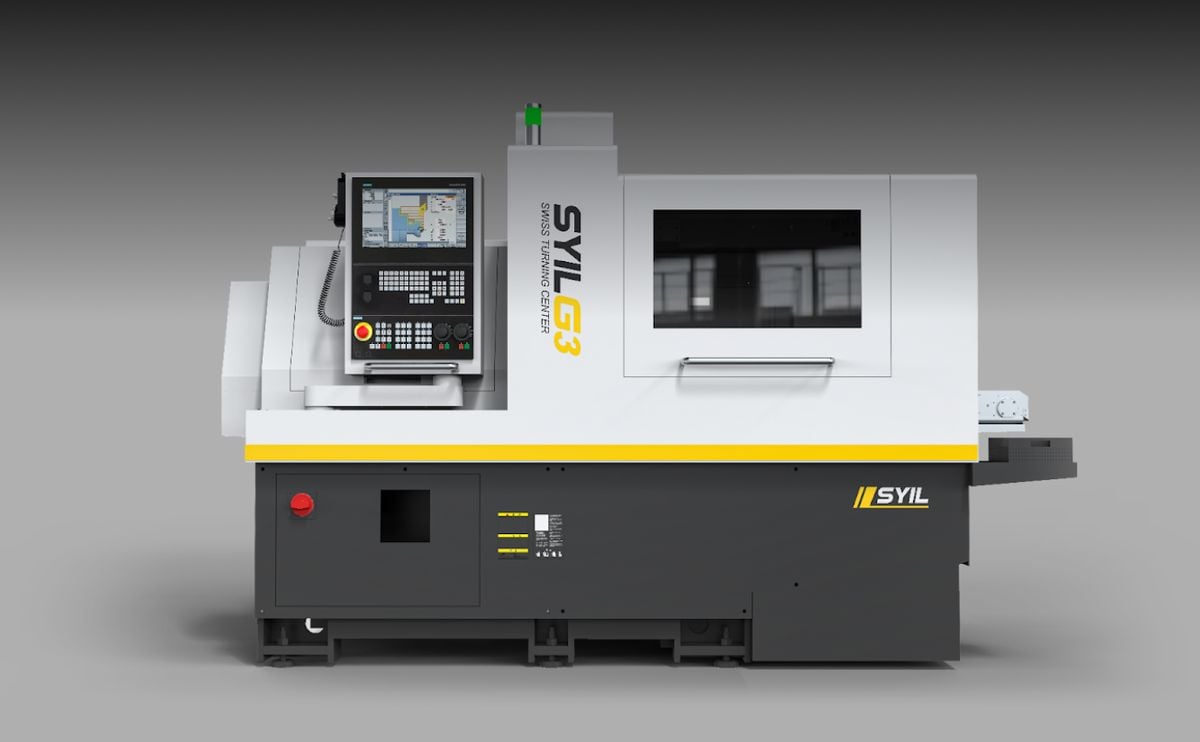

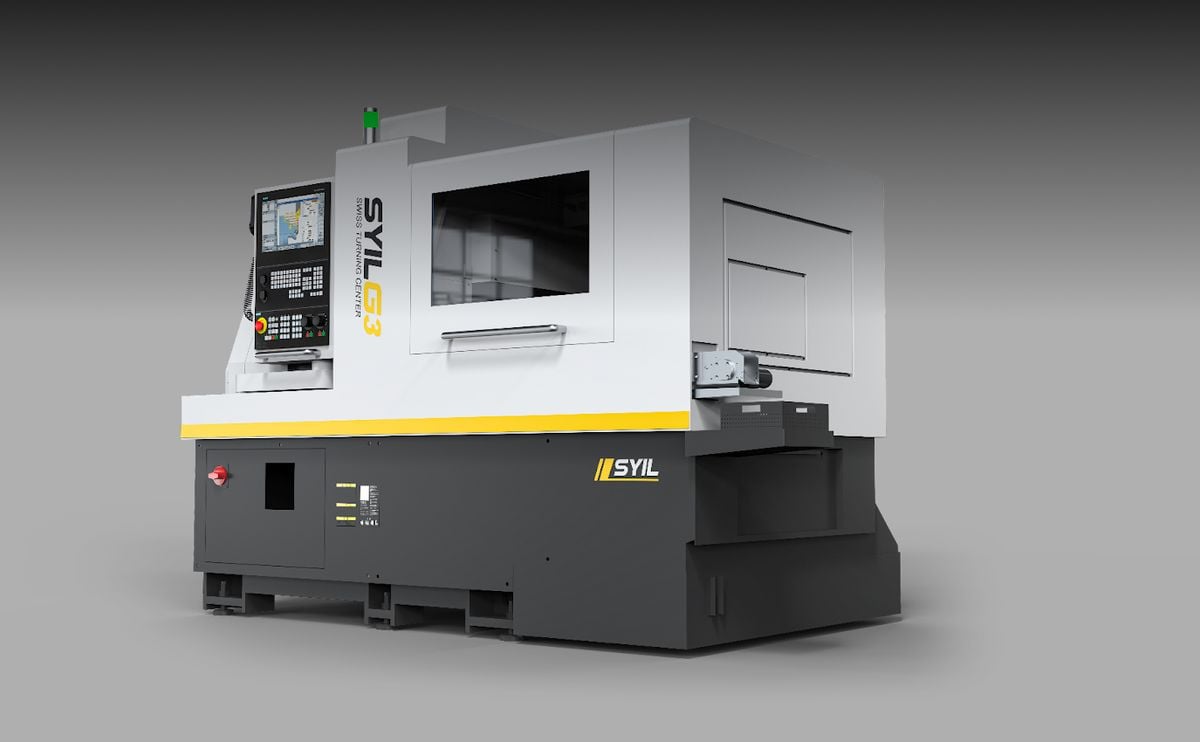

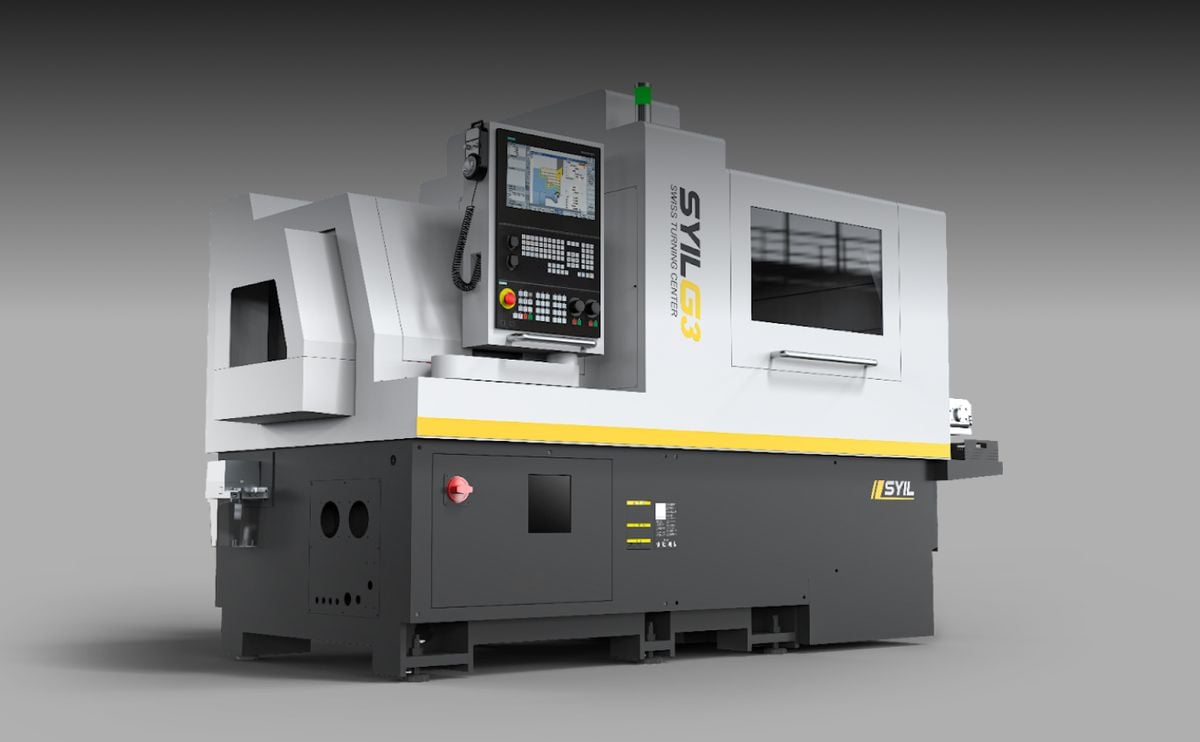

Značilnosti SYIL G3
Idealen za obdelavo majhnih in dolgih delov z izjemno natančnostjo in stabilnostjo.
Tehnične specifikacije
G3 L326
G3 L385
G3 L386
Zmogljivosti obdelave
Največji premer obdelovalne palice (mm)
Φ32
Φ38
Φ38
Premer luknje skozi vreteno (mm)
Φ37
Φ39
Φ39
Največja dolžina obdelave (mm) in (palec) (brez vodilne puše)
2.5D (največ 80)
2,5D (največ 90)
2,5D (največ 90)
Največja dolžina obdelave (mm) in (palec) (fiksni vodilni rokav)
--
--
--
Največja dolžina obdelave (mm) in (palec) (rotirajoči vodilni rokav)
310
310
310
Največji vpenjalni premer zadnjega vretena (mm)
Φ32
Φ38
Φ38
Največji premer vrtanja vretena (mm)
Φ13
Φ13
Φ13
Največji premer vretena za rezanje
M12
M12
M12
Največji premer vrtanja zadnjega vretena (mm)
Φ10
Φ10
Φ10
Največji premer zadnjega vretena
M10
M10
M10
Največji premer vrtanja radialnega orodja pod napetostjo (mm)
Φ10
Φ10
Φ10
Največji premer radialnega orodja pod napetostjo
M8
M8
M8
Največji premer vrtanja orodja z zadnjim pogonom (mm)
Φ8
Φ8 (neobvezno)
Φ8
Največji premer orodja s povratnim pogonom
M6
M6 (neobvezno)
M6
Mehanske zmogljivosti
Hitrost vretena (r/min)
8000 (vrtljivi vodilni rokav 6000)
6000 (rotacijski cilinder)
6000 (rotacijski cilinder)
Hitrost hrbtnega vretena (r/min)
8000
8000
8000
Radialna hitrost orodja pod napetostjo (r/min)
6000
6000
6000
Hitrost orodja pod napetostjo (r/min)
6000
6000 (neobvezno)
6000
Hitrost premikanja (m/min)
30(X2, Y1, Z1, Z2)
30(X2, Y1, Z1, Z2)
30(X2, Y1, Z1, Z2)
Hitrost premikanja (m/min)
24(X1, Y2)
24(X1, Z1)
24(X1, Y2, Z1)
Hod vretena (mm)
≤0.002
≤0.002
≤0.002
Natančnost ponovnega pozicioniranja (mm)
≤0.003
≤0.003
≤0.003
Sistem orodij
Zunanja cilindrična orodja
6(□16)
1(□20)+5(□16)
1(□20)+5(□16)
Orodja za strojno obdelavo čelnih površin
4(ER20)
4(ER20)
4(ER20)
Radialna orodja pod napetostjo
1(ER20)+3(ER16)
1(ER20)+3(ER16)
1(ER20)+3(ER16)
Nosilec orodja za globoke luknje
2(ER16)
2(ER16)
2(ER16)
Orodja za strojno obdelavo hrbta
4(ER16)
4(ER16)
4(ER16)
Orodje s pogonom na hrbtu
4(ER16)
Izbirno
4(ER16)
Nosilec orodja za struženje nazaj
--
--
--
Moč motorja
Vreteno (kw)
6.3
6.3
6.3
Hrbtno vreteno (kw)
4.2
4.2
4.2
Linearna pogonska gred (kw)
1.1(X1, X2, Y1, Z1, Z2)
1.1(X1, X2, Y1, Z1, Z2)
1.1(X1, X2, Y1, Z1, Z2)
Radialno živo orodje (kw)
1.1
1.1
1.1
Orodje v živo (kw)
1
1 (neobvezno)
1
Hladilna črpalka (kw)
0.4
0.4
0.4
Teža in velikost
Teža (kg)
3750
3750
3750
Velikost (mm)
2960x1660x1920
3100x1660x1920
3100x1660x1920
