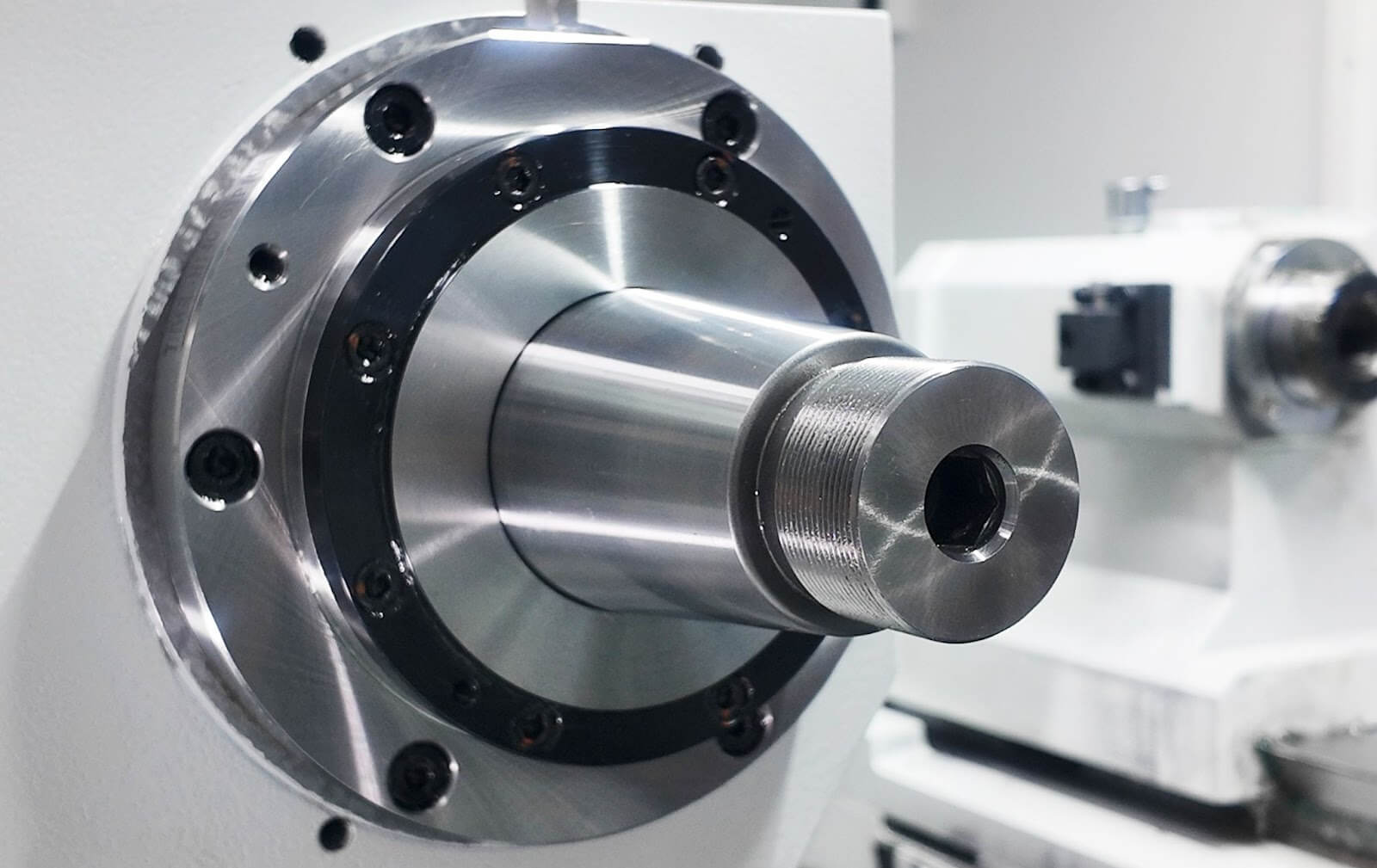

Vreteno - gonilnik brusilnega kroga
V vretenu so uporabljeni zelo natančni ležaji, ki zagotavljajo njegovo natančnost.
.jpg)
Delovna zmogljivost
Premer gugalnice (mm)
350
Max. Premer brušenja (mm)
330
Max. Dolžina brušenja (mm)
600
Razdalja med središči (mm)
650
Max. Teža obdelovanca med središči (kg)
60 kg (Brez linete)
.jpg)
Glava brusilnega kolesa
Mere brusilnega krožnika (zunanje x debelina x notranje ) mm
610 x (25–100) x 203,2
Moč motorja vretena (Kw)
11
Hitrost rezalne linije brusilnega kroga (m/s)
60 (po želji 100)
Velikost osi vretena (mm)
67
Tip ležaja vretena
Tip ležaja (po želji jermenski tip)
-2.jpg)

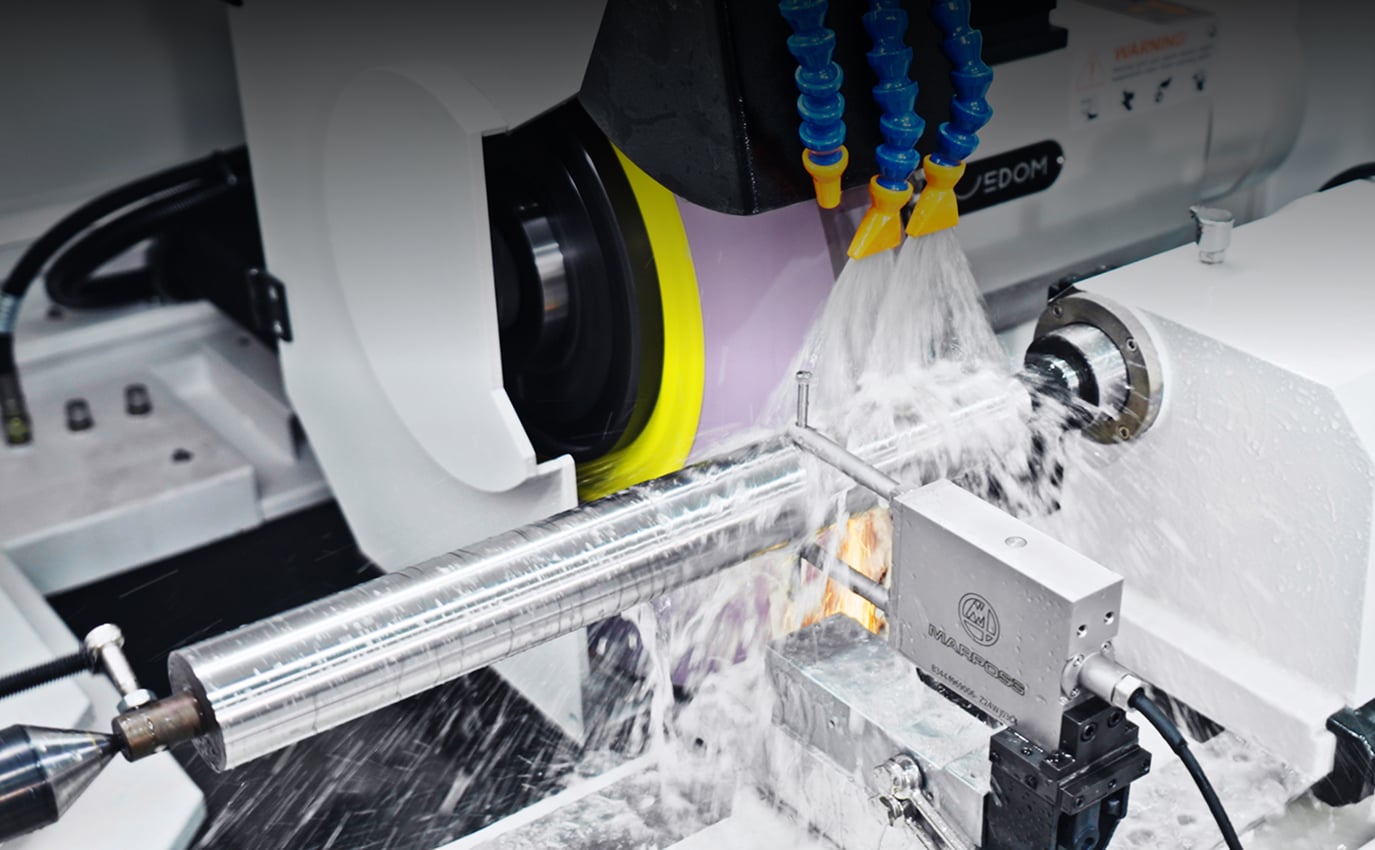

Delovna glava
Tip: Začetek in zaključek
Fiksni center/živi center
Sredinski stožec
MT5
Hitrost vretena (vrtljaji na minuto)
10~1000
Moč motorja (kW)
2
%20(1).png)

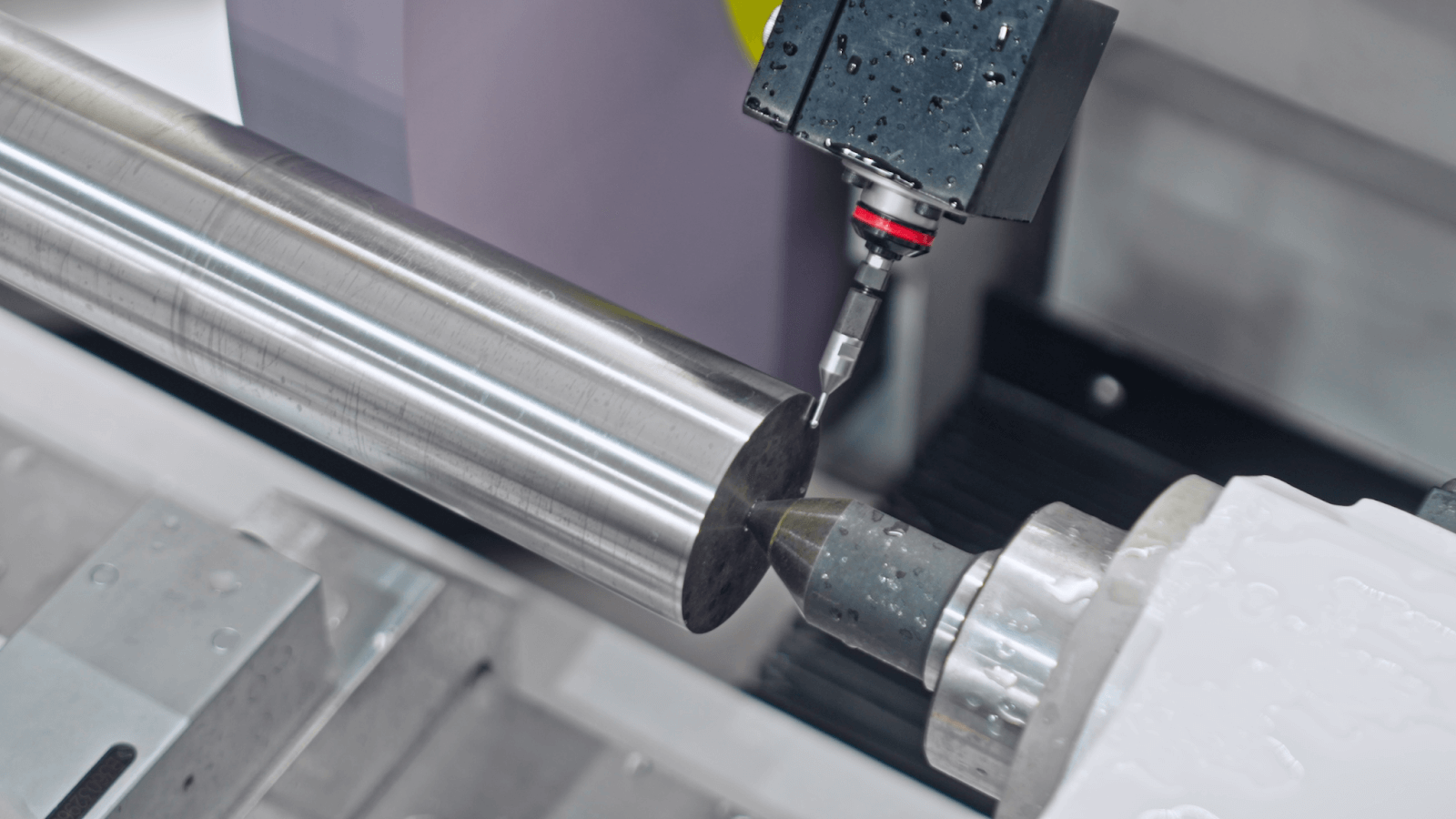

Konični mehanizem
Sredinski stožec
MT4
Premer tulca (mm)
58
Hod vretena (mm)
35
Drsnik brusilnega kolesa v osi X
Premik mize (mm)
400
Hitrost hitrega podajanja (m/min)
16
Min. podajanje/kakšna lestvica (mm)
0.001/0.01/0.10
Način podajanja brusilnega kolesa
Način delovanja brusilnega kolesa: potopno / kotno
Servomotor v osi X (kW)
2.2
Drsnik brusilnega kolesa
V-ploščata struktura vodilne tirnice
-2.jpg)

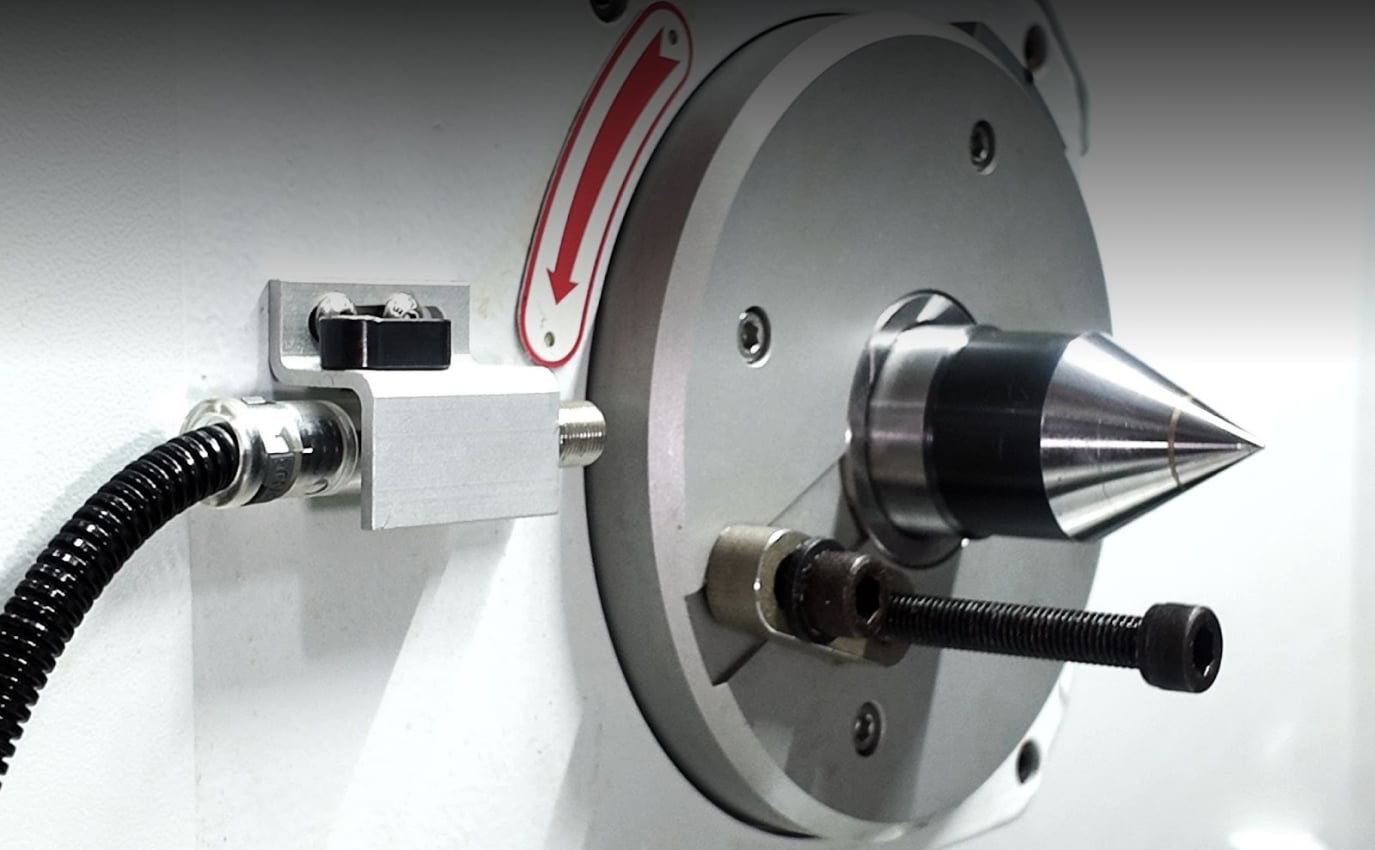

Drsnik brusilnega kolesa v osi Z
Premik mize (mm)
700
Hitrost hitrega podajanja (m/min)
16
Min. podajanje/kakšna lestvica (mm)
0.001/0.01/0.10
Servomotor v osi Z (kW)
2.2
Preglednica z diapozitivi
Vodilna tirnica za strukturo V-Flat
Kot vrtenja klopi (v stopinjah v smeri urinega kazalca/proti smeri urinega kazalca)
4 in 9
Univerzalno
Črpalka za mazalno olje za glavo brusilnega kolesa (kW)
0.18
Črpalka za tekočino za mletje (kW)
0.18
Vodilna oljna črpalka (W)
25
Prostornina rezervoarja za olje v glavi brusilnega kolesa (L)
30
Prostornina rezervoarja za tekočino za mletje (L)
120
Prostornina rezervoarja za olje (L)
8 (celodnevno mazanje)
Neto teža (kg)
5200
Dimenzije (mm)
3015 x 2200 x 1867

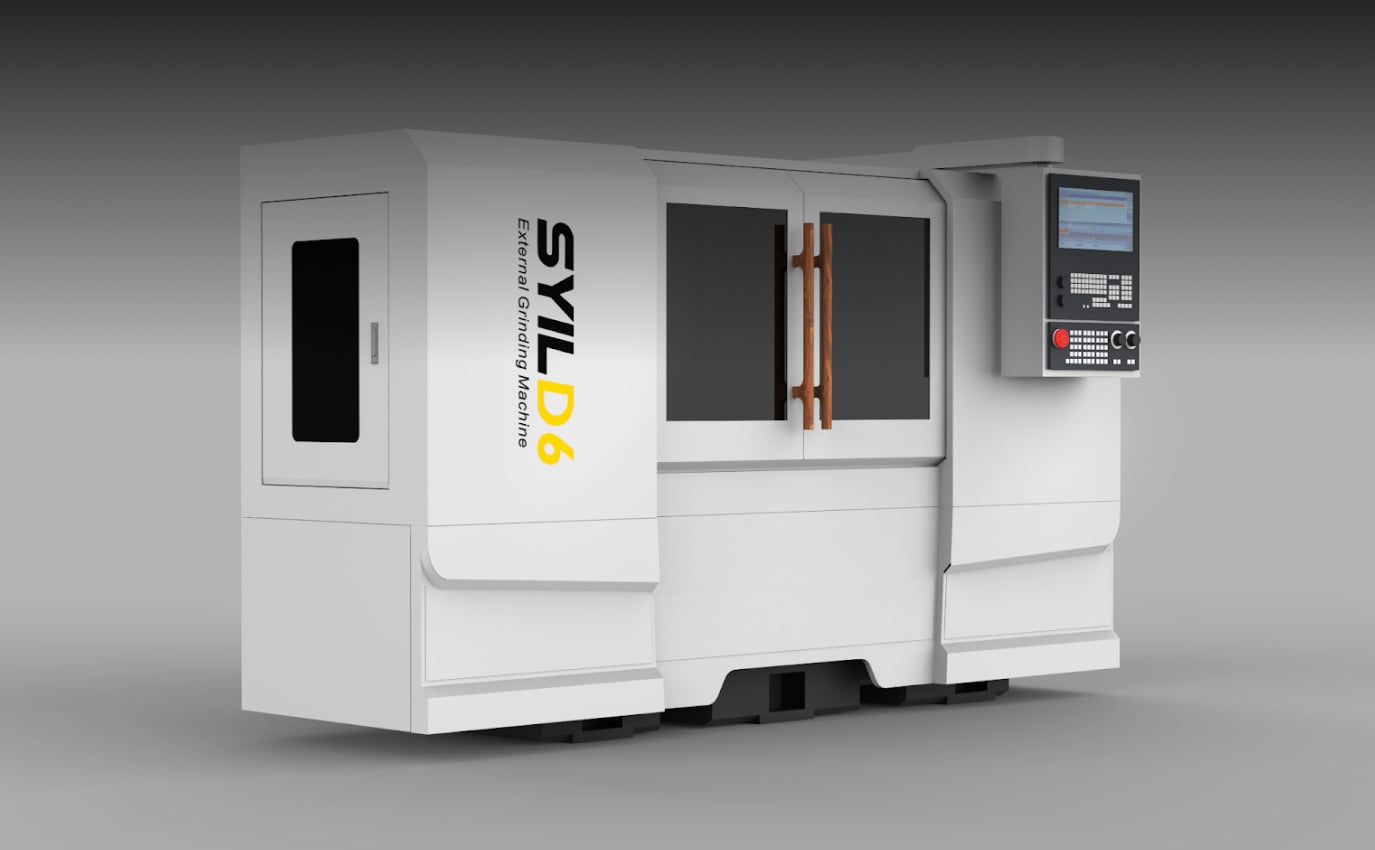

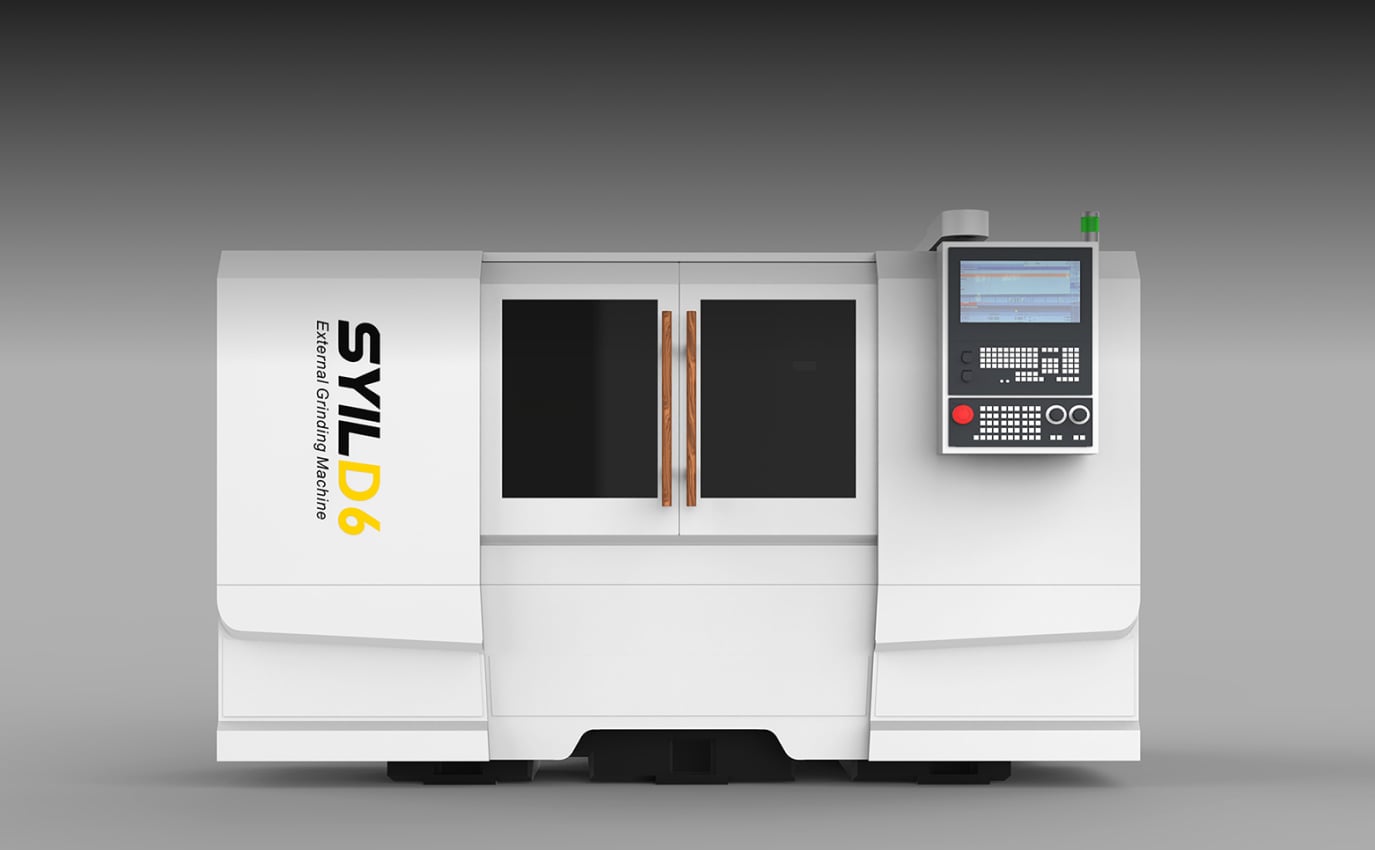

Najugodnejši CNC brusilni stroj v svojem razredu
D6 je strojna platforma, zasnovana za zunanje valjasto brušenje natančnih gredi. To območje ponuja odlično prilagodljivost in zmogljivost ter je idealno za manjše sestavne dele, kot so udarci, gredi in kirurška oprema.
Ker ponuja odlično vrednost, je idealna izbira tako za prilagodljivo enkratno proizvodnjo v majhnih delavnicah kot za učinkovito velikoserijsko proizvodnjo v velikih obratih. Kompaktna zasnova, vsestranska uporaba in intuitivno upravljanje univerzalnega cilindričnega brusilnega stroja D6 zagotavljajo izjemno natančnost in največjo produktivnost.
.png)

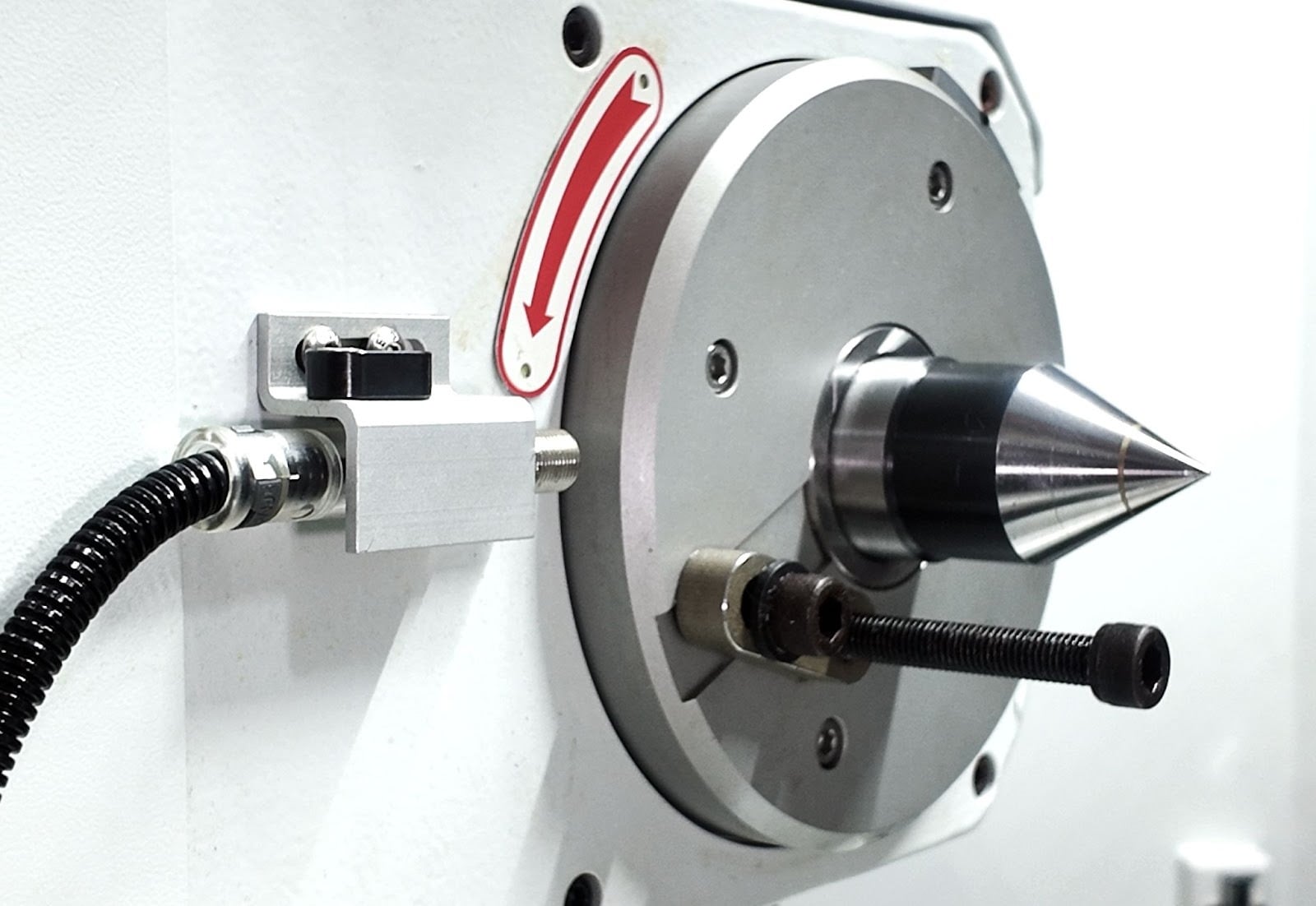

Delovna glava - naprava za pogon izdelka
Glava obdelovanca omogoča tako brušenje z živim vretenom kot tudi brušenje z dvema centroma vpenjanja.
.png)

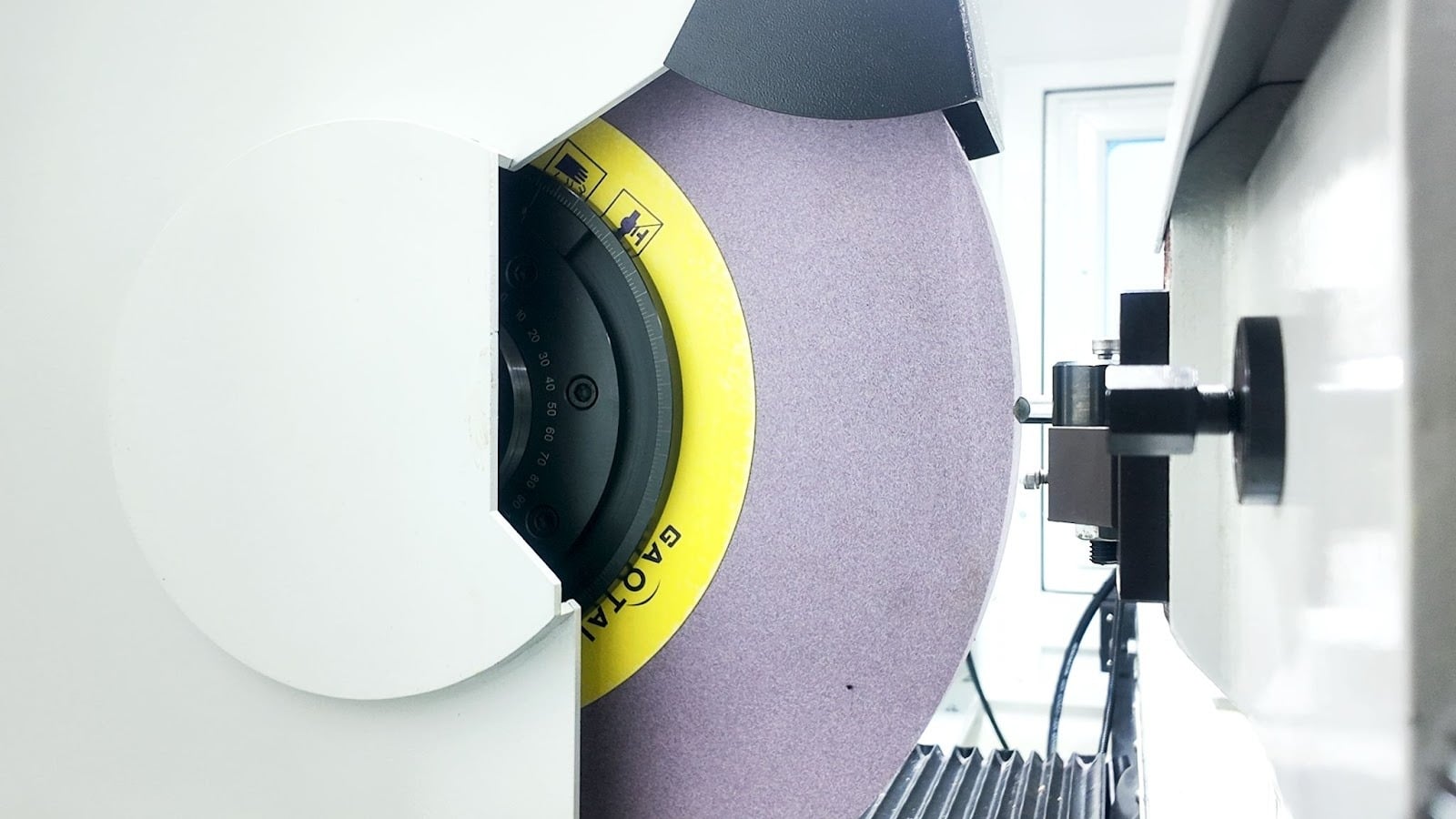

Glava brusilnega kolesa - Naprava za pritrditev brusilnega kolesa
Vključuje sistem dinamičnega in statičnega tlaka. Ta sistem zagotavlja neprekinjen oljni film okoli vretena in ležajev med vrtenjem brusilnega kolesa, kar znatno podaljša življenjsko dobo vretena brusilnega kolesa.
Konjski mehanizem - desna vpenjalna naprava
Konjski vijak ima velikanski tulec, ki gladko drsi v ohišju. Natančne fizične nastavitve so dosegljive z minimalnim naporom. Natančne nastavitve cilindričnosti je mogoče doseči znotraj specificiranega območja s fizično nastavitvijo cilindričnosti med dvosredinskim vpenjalnim brušenjem.

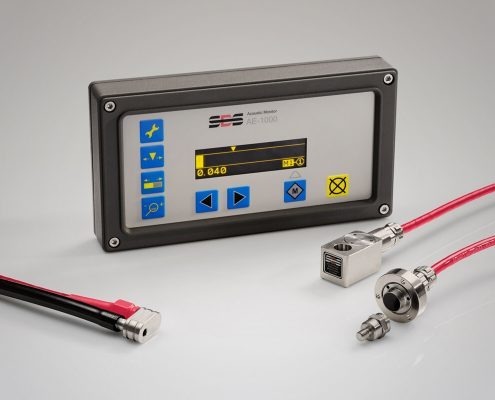

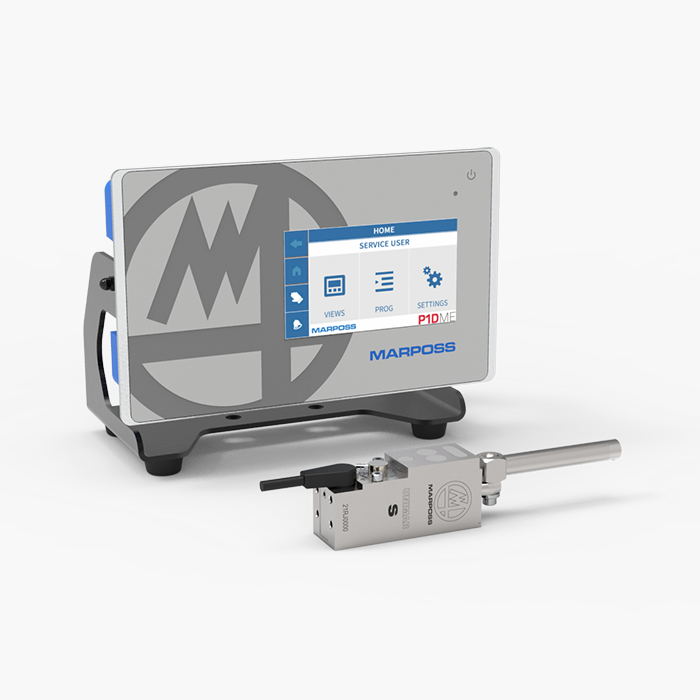

.png?width=1200&height=900&name=Mask%20group%20(6).png)

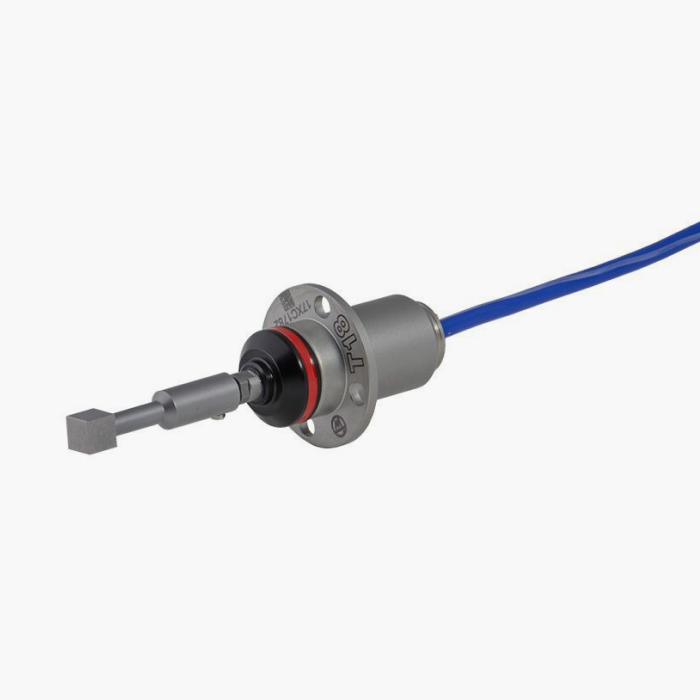

.png?width=1200&height=900&name=Mask%20group%20(7).png)
Tehnične specifikacije
D6
D7
D10
Delovna zmogljivost
Premer gugalnice (mm)
350
350
350
Max. Premer brušenja (mm)
330
330
330
Max. Dolžina brušenja (mm)
600
750
1000
Razdalja med središčema (mm)
650
800
1050
Max. Teža obdelovanca med središči (kg)
60 (brez sredinske stabilne opore)
80 (brez sredinske stabilne opore)
120 (brez sredinske stabilne opore)
Glava brusilnega kolesa
Dimenzije brusilnega krožnika (zunanja x debelina x notranja ) mm
610 x (25–100) x 203,2
610 x (25–100) x 203,2
610 x (25–100) x 203,2
Moč motorja vretena (Kw)
11
11
11
Hitrost rezalne linije brusilnega kolesa (m/s)
60 (po želji 100)
61 (po želji 100)
62 (po želji 100)
Velikost osi vretena (mm)
67
67
67
Tip ležaja vretena
Tip ležaja (opcijsko jermenski)
Tip ležaja (opcijsko jermenski)
Vrsta ležaja (opcijsko jermenski)
Delovna glava
Tip
Fiksno središče/živi center
Fiksno središče/živi center
Fiksno središče/živi center
Sredinski stožec
MT5
MT5
MT5
Hitrost vretena (vrtljaji na minuto)
10~1000
10~1000
10~1000
Moč motorja (kW)
2
2
2.5
Konični mehanizem
Sredinski stožec
MT4
MT4
MT4
Premer rokava (mm)
58
58
58
Hod vretena (mm)
35
35
35
Drsnik brusilnega kolesa v osi X
Premik mize (mm)
400
400
400
Hitrost hitrega podajanja (m/min)
16
16
16
Min. podajanje/kakšna lestvica (mm)
0.001/0.01/0.10
0.001/0.01/0.10
0.001/0.01/0.10
Način podajanja brusilnega kolesa
Vgrezanje / kotna oblika
Vgrezanje / kotna oblika
Vgrezanje / kotna oblika
Servo motor v osi X (kW)
2.2
2.2
2.2
Drsnik brusilnega kolesa
Vodilna tirnica za strukturo V-Flat
Vodilna tirnica za strukturo V-Flat
Vodilna tirnica za strukturo V-Flat
Drsnik brusilnega kolesa v osi Z
Premik mize (mm)
700
850
1300
Hitrost hitrega podajanja (m/min)
16
16
16
Min. podajanje/kakšna lestvica (mm)
0.001/0.01/0.10
0.001/0.01/0.10
0.001/0.01/0.10
Servo motor v osi Z (kW)
2.2
2.2
2.2
Diapozitiv tabele
Vodilna tirnica za strukturo V-Flat
Vodilna tirnica za strukturo V-Flat
Vodilna tirnica za strukturo V-Flat
Kot vrtenja klopi (stopinje v smeri urinega kazalca / v nasprotni smeri urinega kazalca)
4 in 9
4 in 9
4 in 9
Univerzalno
Črpalka za mazalno olje za glavo brusilnega kolesa (kW)
0.18
0.18
0.18
Črpalka za tekočino za mletje (kW)
0.18
0.18
0.18
Vodilna oljna črpalka (W)
25
25
25
Prostornina rezervoarja za olje v glavi brusilnega kroga (L)
30
30
30
Prostornina rezervoarja za tekočino za mletje (L)
120
120
120
Prostornina rezervoarja za olje (L)
8 (mazanje s polnim delovnim časom)
8 (mazanje s polnim delovnim časom)
8 (mazanje s polnim delovnim časom)
Neto teža (kg)
5200
5500
6200
Dimenzije (mm)
3015 x 2200 x 1867
3015 x 2200 x 1867
3200 x 2500 x 1900
