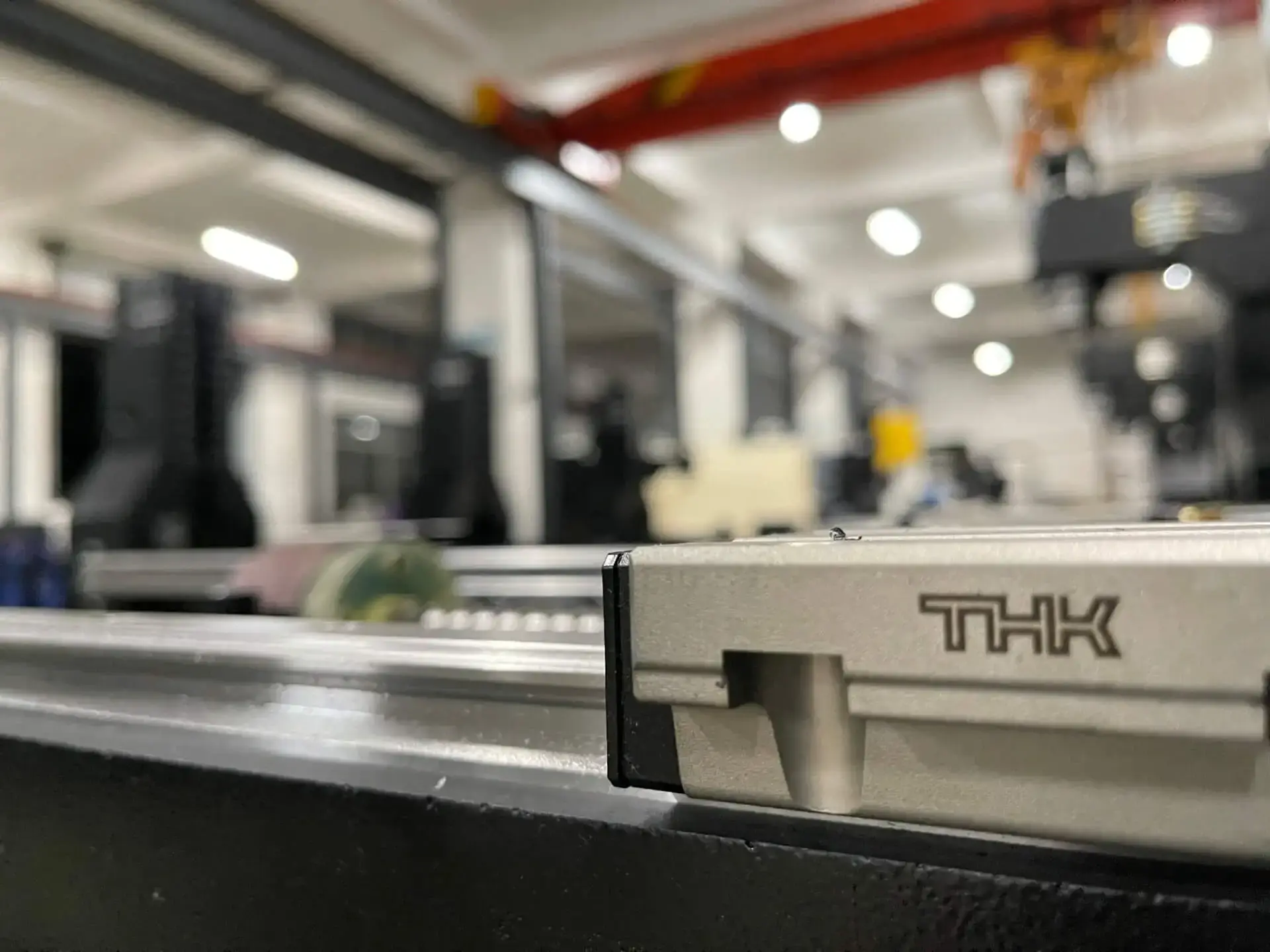

Izvedite, zakaj se v podjetju SYIL zanašamo na linearne gibalne sisteme THK.
Linearni vodilni sistem je bistven element vsakega rezalnega ali obdelovalnega stroja. Podpira gibanje aplikacij, tako da zagotavlja, da se elementi obdelovalnih strojev ali rezalnih orodij premikajo po predpisanih tirnicah.
Linearni vod je odgovoren za ravno, gladko in enakomerno linearno gibanje v rezalnih orodjih ali strojih. Tako brezhibno linearno gibanje zagotavlja visoko natančnost in preciznost pri obdelovalnih aplikacijah.
Vsi linearni vodili so sestavljeni iz bloka ali drsnika, krogličnih ležajev in sistemov vodil. Drsnik ali blok nosi obremenitev in se premika vzdolž LM vodilne letve. Kroglični ležaji pa zagotavljajo nemoten gib. Rezultat tega giba je natančno premikanje strojske mize vzdolž osi X, Y in Z.
Ker LM vodila proizvaja veliko podjetij, je izbira najboljšega vodila lahko težka naloga. Vendar se linearni gibalni sistemi THK izstopajo od množice. Renomirano japonsko podjetje je vodilni proizvajalec visokokakovostnih vodilnih tirnic. Njihovi izdelki se odlikujejo po visoki natančnosti, visokih hitrostih, maksimalnem varčevanju z energijo, dolgo življenjski dobi in visoki togosti.
V podjetju SYIL za naše CNC-izdelke uporabljamo linearne vodila THK iz naslednjih razlogov:
1. Robustna nosilnost in togost
Ena od najpomembnejših odločitev, ki jo morate sprejeti pri izbiri linearne vodilne, je njena sposobnost ohranjanja robustne nosilnosti. Ta lastnost določa vrednost in zmogljivost vašega stroja. Dober sistem mora zato biti sposoben prenesti znatno visoke obremenitve.
In seveda imajo izdelki THK robustno nosilnost. Odlikuje jih velika stična površina med vodilom in krogličnimi ležaji, zaradi česar so zelo odporni.
Vodila na vodilu imajo polmer, ki je skoraj enak polmeru krogličnega ležaja. S tem se nosilnost poveča na maksimum. Poleg tega ima edinstveno kontaktno strukturo z R-utori, ki lahko prenese 13-krat večje obremenitve kot običajna kontaktna struktura površine.
Poleg večjih dovoljenih obremenitev THK-izdelki ponujajo tudi večjo togost in dolgo življenjsko dobo. Kontaktna struktura R-Groove zmanjšuje elastično deformacijo in tako povečuje trdnost.
2. Omejena verjetnost obrabe
Obraba linearne vodila določa njegovo življenjsko dobo. Na površinah ležajnih kroglic in žarkov pride do odcepljanja bistvenih obdelanih komponent. Odcepljanje se pojavlja, dokler stroj ne more več delovati brezhibno.
Zaradi naravnih napak v življenjski dobi lahko sčasoma pogosto pride do odkrivanja ali obrabe linearne vodilne sisteme. To se lahko zgodi tudi zaradi napačne poravnave ali slabe montaže, nezadostnega ali neenakomernega mazanja, neravnih površin ali vdoravanja vode ali tujih predmetov.
Tako lahko pomagate zaščititi linearnih vodilnih tirnic THK pred obrabo, tako da upoštevate potrebne previdnostne ukrepe za vzdrževanje in uporabo. Zlasti jih varujte pred vodo, ki lahko povzroči korozijo. Seveda redno mazanje in izogibanje posegom v sistem prispevata k preprečevanju obrabe.
Poleg tega THK zagotavlja, da se sistem med montažo pravilno poravna in popolnoma prilega montažni površini. Ni vdolbin, kar THK naredi za dobro izbiro vodilnih tirnic. Ker je obraba zelo majhna, vam ni treba popravljati drsnih površin vodil. Poleg tega morate le redno dopolnjevati mazivo ali olje. Pomanjkljiva priprava in nezadostno mazanje znatno zmanjšajo stroške vzdrževanja.
3. Učinkovito zmanjša trenje in porabi malo energije
Linearne vodila THK delujejo s krogličnimi ležaji, ki se gladko premikajo po vodilni progi. Ta koncept, splošno znan kot linearizacija valjčnih ležajev, omogoča visoko natančnost in manj trenja na stičnih točkah. Valjčni elementi krožijo v vodilu med nasprotnimi vodilnimi gibanji.
Ta sistem je priljubljen pri mnogih proizvajalcih linearnih vodil, THK pa ni nobena izjema. Zaradi tega je vaš CNC-stroj enostaven za montažo in vzdrževanje. Z dobro vzdrževanjem in strokovno montažo se poraba energije znatno zmanjša. In kdo v tej težki gospodarski situaciji ne želi prihraniti stroškov energije?
Te lastnosti CNC-stroje z LM-vodili naredijo idealne za različne aplikacije, vključno s proizvodnjo nožev po meri.
4. Visoke hitrosti gibanja za zmanjšanje pogonske moči
Linearne vodila THK imajo izjemno nizek trenje. To pomeni, da so hitrosti konkurenčno višje, kar omogoča visoko hitrost proizvodnje komponent, orodij ali delov. To pa poveča vašo produktivnost.
Tudi zmogljivost kot funkcija hitrosti in sile igra pomembno vlogo pri zmogljivosti in produktivnosti linearnih vodil. In v tem pogledu boste na vodilnih tirnicah THK težko našli kaj za pripomniti. Odlikujejo jih gladke površine brez nepotrebnih vdolbin. Poleg tega se ponašajo z majhnim trenjem, kar pomeni, da se med delovanjem izgubi le malo pogonske moči.
To pomeni manjše zahteve za prenos moči in mehanizem vira. Majhen trenje in lahkotno delovanje komponent zmanjšujejo pogonski moment in zmanjšujejo potrebno moč. Neodvisne študije kažejo, da lahko linearni vodilni sistemi THK zmanjšajo pogonsko moč do 80 %. Poleg tega izboljšajo delovno učinkovitost za 20 do 30 odstotkov.
5. THK Linear Motion Systems Visoka natančnost pozicioniranja
Nazadnje, tudi natančnost in preciznost igrata pomembno vlogo pri izbiri linearne vodilne in CNC-stroja. Odločilna sta za ponovljivost in vašo sposobnost dosledne proizvodnje identičnih delov, komponent ali izdelkov. Zanimivo je, da linearne vodilne THK tudi na tem področju ne zaostajajo. Zahvaljujoč svoji popolni poravnavi in izdelavi.
Natančnost ali preciznost kot pojem pri vodilih s krožnim vodilom označuje do pet različnih lastnosti. To seveda velja ne glede na druge specifikacije, kot so prednapetost, konfiguracija montaže in velikost vodilnega sistema LM.
Med petih vidikov spadajo višinska toleranca med vodilom in vodilno skupino, dovoljena višinska razlika med različnimi črnimi deli na vsaki vodili in širinska toleranca blokov in vodilne skupine. Drugi vidiki so dovoljena širinska razlika med različnimi bloki na isti vodili in vzporednost med različnimi referenčnimi robovi bloka in vodile. Vodila THK izpolnjujejo vse te specifikacije.
Tudi natančnost vožnje in konfiguracija montaže vodil in krogličnih ležajev določajo natančnost. Pri vodilih THK podjetje zagotavlja popolne mehanizme montaže in valjanja. Tako je razlika med statičnim in dinamičnim trenjem minimalna, kar skoraj ne povzroča izgube gibanja.
Zaključek
Izbira najboljšega linearne vodila je še težja, če ne veste, katere funkcije morate upoštevati. V podjetju SYIL pa zaupamo linearni gibalni sistem THK, ki jih uporabljamo na naših CNC-strojih. Odlikujejo jih robustna nosilnost in togost, visoka natančnost, visoke hitrosti in nizka poraba pogonske moči. Poleg tega se odlikujejo po majhnem trenju in visoki odpornosti proti obrabi, kar podaljšuje njihovo življenjsko dobo.
Vse to so lastnosti, ki jih imajo naši CNC-stroji. Oglejte si naše cene CNC-strojev in brezplačne ponudbe.
